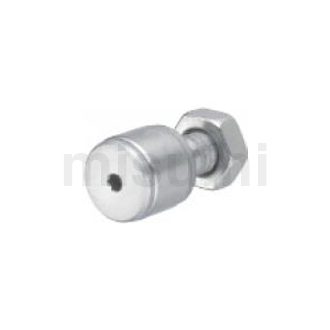

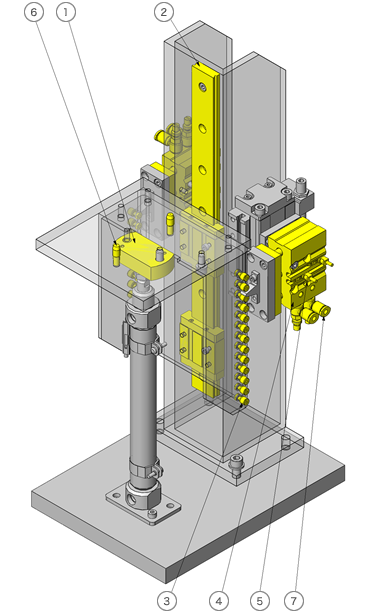

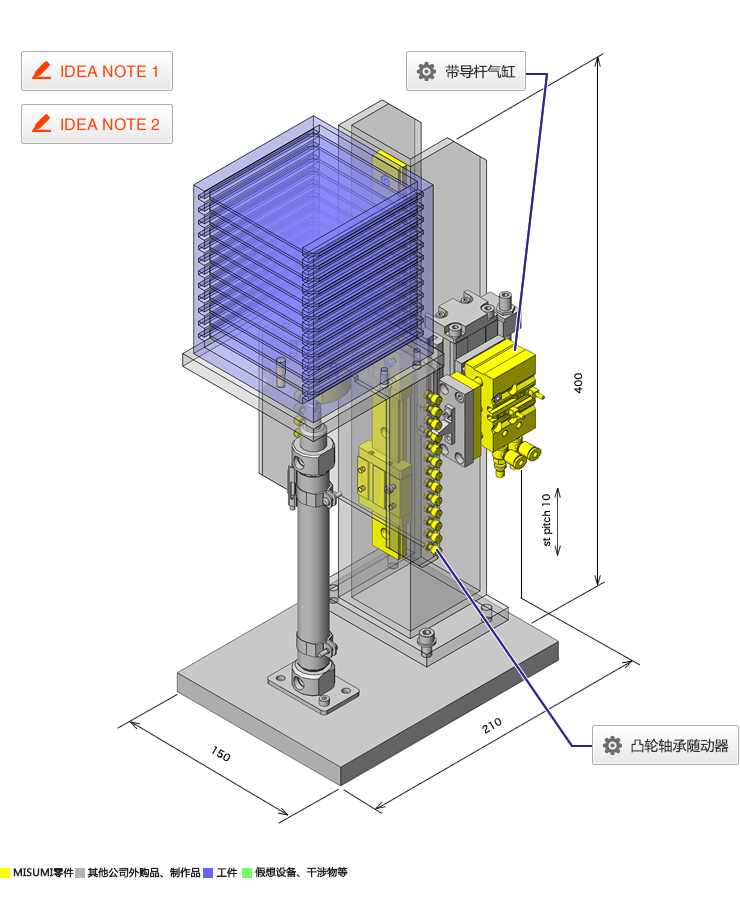

凸輪軸承隨動器
※下表內橙色部分為符合本實例中使用型號產品的規格
選型依據
旋轉體適合用作工件支承板的掛鉤
可選規格
■微型凸輪軸承隨動器 (普通型)
| 材質 |
| SUJ2(柱狀螺栓:SCM415) |
| 相當于SUS440C |
■規格選擇與各部分的尺寸
軸徑 (mm) | 外圈直徑 (mm) |
| 2.5 | 5 |
| 3 | 6 |
| 4 | 8 |
| 5 | 10 |
| 6 | 12 |
返回頁首
精度信息
■凸輪軸承隨動器的精度
軸徑 (mm) | 軸徑公差 (mm) |
| 2.5 | 0 -0.006 |
| 3 |
| 4 | 0 -0.008 |
| 5 |
| 6 |
返回頁首
速度或負載信息
■凸輪軸承隨動器的速度、負載(負載信息)
軸徑 (mm) | 基本額定負載 | 最大容許負載 (N) | 極限轉速 (rpm) |
| 基本動態額定負載(N) | 基本靜態額定負載(N) |
| 2.5 | 350 | 285 | 285 | 3360 |
| 3 | 565 | 525 | 525 | 2800 |
| 4 | 915 | 915 | 915 | 2100 |
| 5 | 1340 | 1400 | 1400 | 1680 |
| 6 | 1880 | 2040 | 2040 | 1400 |
返回頁首
帶導桿氣缸
| 商品名 | 帶導桿氣缸 |
| 型號 | MGCLB12-10 |
| 特點 | 兩端帶導桿的易用型氣缸。 |
※下表內橙色部分為符合本實例中使用型號產品的規格
選型依據
帶導桿的氣缸適合用作接觸凸輪軸承隨動器的擋塊構件的一部分
可選規格
■帶導桿的氣缸(固定行程型)
缸筒 內徑 | 軸承 | 滑動軸承 | 直線軸承 | 氣缸寬度 (mm) | 總長 (以下+St) | 厚度 (mm) |
| St | 10 | 20 | 25 | 30 | 40 | 50 | 75 | 100 | 10 | 20 | 25 | 30 | 40 | 50 | 75 | 100 |
| φ12 | ○ | ○ | ― | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ― | ○ | ○ | ○ | ○ | ○ | 56 | 39 | 22 |
| φ16 | ○ | ○ | ― | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ― | ○ | ○ | ○ | ○ | ○ | 62 | 43 | 25 |
| φ20 | ― | ○ | ― | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ― | ○ | ○ | ○ | ○ | ○ | 72 | 47 | 30 |
| φ25 | ― | ○ | ― | ○ | ○ | ○ | ○ | ○ | ― | ○ | ― | ○ | ○ | ○ | ○ | ○ | 86 | 47.5 | 38 |
| φ32 | ― | ― | ○ | ― | ― | ○ | ○ | ○ | ― | ― | ○ | ― | ― | ○ | ○ | ○ | 112 | 48 |
| φ50 | ― | ― | ○ | ― | ― | ○ | ― | ○ | ― | ― | ― | ― | ― | ― | ― | ― | 146 | 72 | 60 |
返回頁首
選型步驟
■氣缸的選型步驟
1.規定負載的各項條件
↓
2.計算氣缸輸出(雙作用型氣缸時)
↓
3.確定缸筒內徑
↓
4.確定理論基準速度
↓
5.驗證氣缸緩沖機構
↓
6.驗證氣缸承受的橫向負載
返回頁首
精度信息
■帶導桿氣缸的不旋轉精度
不旋轉精度:對于導桿和軸承之間存在間隙而引起的松動,以偏移活塞桿中心的角度來表示的數值
缸筒 內徑 | 前端連桿的不旋轉精度 |
| 滑動軸承 | 直線軸承 |
| φ12 | ±0.12° | ±0.06° |
| φ16 | ±0.10° | ±0.06° |
| φ20 | ±0.09° | ±0.05° |
| φ25 | ±0.08° | ±0.05° |
| φ32 | ±0.06° | ±0.04° |
| φ50 | ±0.05° | - |
返回頁首
速度或負載信息
■帶導桿的氣缸的使用壓力范圍
最低使用壓力(MPa): 0.1
最大使用壓力(MPa): 1.0
耐壓力(MPa): 1.5
(N)
缸筒內徑 (mm) | 動作方向 | 使用壓力(MPa) |
| 0.4 | 0.5 |
| 12 | 伸出側 | 45 | 57 |
| 縮回側 | 34 | 42 |
| 16 | 伸出側 | 80 | 101 |
| 縮回側 | 60 | 75 |
| 20 | 伸出側 | 126 | 157 |
| 縮回側 | 94 | 118 |
| 25 | 伸出側 | 196 | 245 |
| 縮回側 | 151 | 189 |
| 32 | 伸出側 | 322 | 402 |
| 縮回側 | 241 | 302 |
| 50 | 伸出側 | 785 | 982 |
| 縮回側 | 660 | 825 |
■容許橫向負載
(N?m)
缸筒內徑 (mm) | 行程 |
| 10 | 20 | 25 | 30 | 40 | 50 | 75 | 100 |
| 12 | 24 | 19 | | 16 | 14 | 12 | 37 | 31 |
| 16 | 40 | 33 | | 28 | 24 | 21 | 55 | 46 |
| 20 | | 52 | | 45 | 39 | 35 | 55 | 46 |
| 25 | | 69 | | 60 | 52 | 47 | 73 | 62 |
| 32 | | | 166 | | | 131 | 107 | 91 |
| 50 | | | 296 | | | 245 | | 241 |
返回頁首
IDEA NOTE 僅通過氣缸步進進給

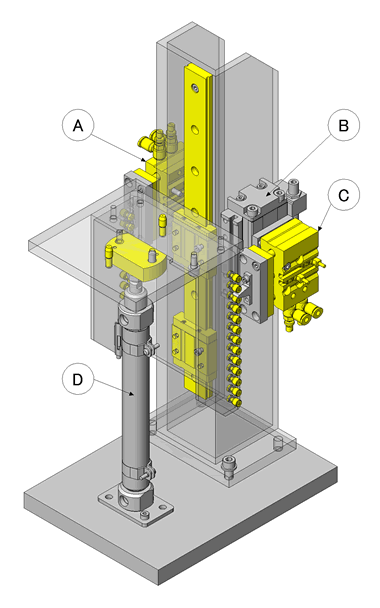

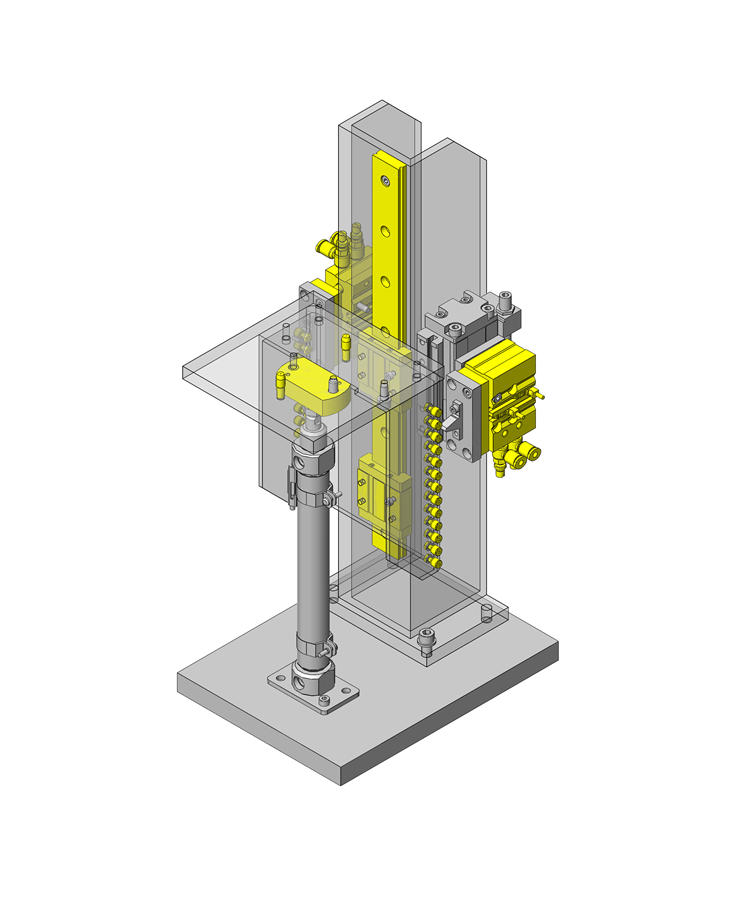

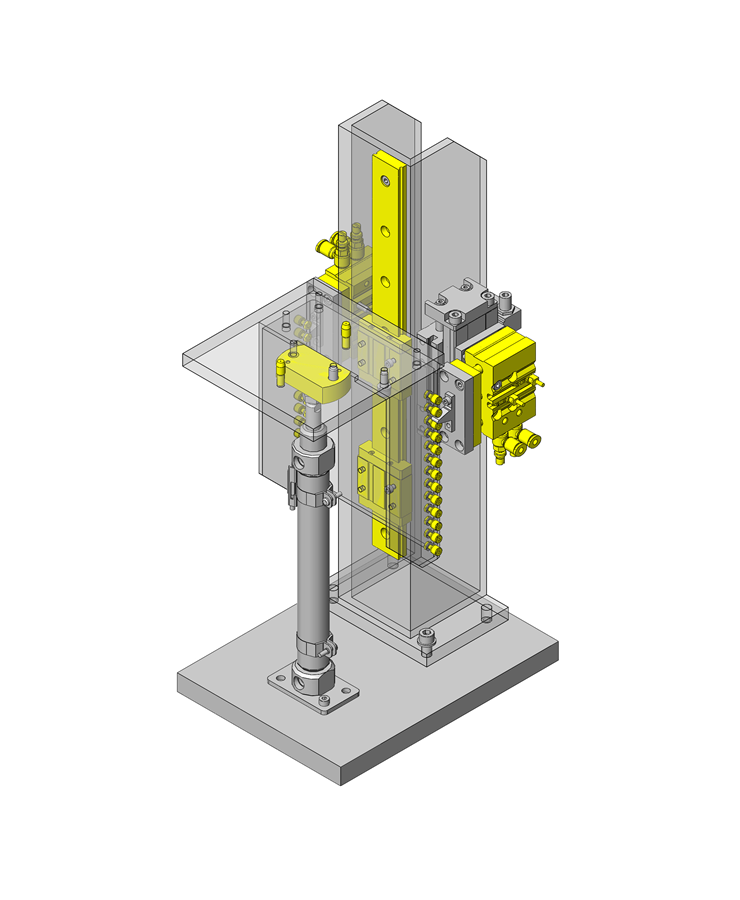

組合A:止動銷氣缸、B:間距進給氣缸、C:進給銷氣缸、D:返回氣缸(平衡氣缸)4個氣缸的動作后實現步進進給
IDEA NOTE 減少設計工時并降低生產成本
將帶導桿的氣缸用于擋塊氣缸、銷插入氣缸、進給氣缸后,可實現以上目的
