No.000036 多點位置滑動組件
2152
2152
使用單軸機器人的多點停止滑塊
單軸機器人
| 商品名 | 單軸機器人RS1 滑塊型 |
|---|---|
| 型號 | RS106-C1-N-3-300 |
| 特點 | 成本低、運行簡便的單軸機器人RS系列5日內發貨。 |
※下表內橙色部分為符合本實例中使用型號產品的規格
選型依據
為了進行要求精度的多點停止
可選擇的規格
■單軸機器人(RS1、滑塊型、無制動器)
■普通規格
| 滾珠絲杠 | 馬達 | 位置檢測器 | 使用環境 溫度、濕度 | 控制器 輸入電源 |
|---|---|---|---|---|
| φ8 (C10壓軋) | 步進馬達 | 旋轉編碼器 (增量型) | 0?40℃?35?85%RH (無結露) | DC24V±10% |
■基本規格
| 導程 (mm) | 行程 (mm) |
|---|---|
| 2 | 50?400 （50跳齒） |
| 6 | |
| 12 |
■尺寸、重量
| 尺寸、重量 | 行程 | |||||||
|---|---|---|---|---|---|---|---|---|
| 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | |
| 全長 | 266 | 316 | 366 | 416 | 466 | 516 | 566 | 616 |
| 重量 | 1.5 | 1.6 | 1.7 | 1.8 | 2 | 2.1 | 2.2 | 2.3 |
選型步驟
■單軸機器人的選型步驟
傳送物重量
↓
行程
↓
循環時間或最高速度
↓
確認詳情
精度信息
■單軸機器人的精度
重復定位精度： ±0.02
速度或負載信息
■基本規格
| 導程 (mm) | 最大傳送物重量 | 最大壓緊力 | 最高速度 (mm/sec) | 額定行走壽命 | |
|---|---|---|---|---|---|
| 水平 | 垂直 | (N) | |||
| 2 | 6 | 4 | 150 | 100 | 10,000km以上 |
| 6 | 4 | 2 | 90 | 300 | |
| 12 | 2 | 1 | 45 | 600 | |
滾輪式線性滑軌
| 商品名 | 滾輪式線性滑軌 |
|---|---|
| 型號 | RSR25-560-S1 |
| 特點 | No.25免維護、噪音低。No.40松動少、可實現順暢運行。 |
※下表內橙色部分為符合本實例中使用型號產品的規格
選型依據
適合用作負載較小的直線運動導軌
可選擇的規格
■滾輪式線性滑軌(組件)
| 公稱 No. | 滑軌 | 滑板 | 滑軌長度 | ||
|---|---|---|---|---|---|
| 材質 | 表面處理 | 材質 | 表面處理 | ||
| 25 | 鋁合金 | 本色陽極氧化處理 | SUS304 | - | 160-1040（80跳齒） |
| 40 | SPCC | 鉻酸鹽光澤處理 | SPCC | 鉻酸鹽光澤處理 | 300-800（50跳齒）、900、1000 |
速度或負載信息
■滾輪式線性滑軌的額定負載
| 公稱 No. | 25 | 40 | ||||||
|---|---|---|---|---|---|---|---|---|
| 負載方向 | Pa | Pb | Pc | Pd | Pa | Pb | Pc | Pd |
| 靜態額定負載 | 120N | 240N | 100N | 250N | 500N | 165N | ||
| 動態額定負載 | 40N | 80N | 30N | 75N | 150N | 50N | ||
| 間隙 | 0.1以下 | 0.15以下 | 0 | |||||

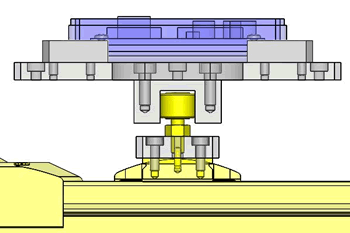

IDEA NOTE 靈活使用外購品以降低成本
通過在傳送滑臺和單軸機器人連接部分靈活使用凸輪軸承隨動器，可使構造簡單，減少設計工時
-
CAD數據及簡易圖紙數據利用規則- 本規則規定了米思米（中國）精密機械貿易有限公司（以下簡稱"本公司"）經營的網站"米思米公司網站"（以下簡稱"本網站"）上發布的 CAD 數據和簡單圖面數據的下載使用條款。當使用者下載本網站上發布的CAD數據或簡單圖面數據時，即視為已同意本使用規則。
- 1.數據的使用目的
-
本公司在本網站中提供的各種數據，是為使用者之以下目的使用（以下簡稱“使用目的”）而提供。
（1）CAD數據（指3D CAD數據、3D CAD中間數據以及2D CAD數據），其目的是為了方便使用者在使用CAD的布局設計中，易于對本公司或相關廠商產品（以下簡稱“產品”）的干涉、形狀等條件進行確認。
（2）簡易圖紙數據（PDF）：方便確認產品規格 - 2.數據的特性
- 有關CAD數據以及簡易圖紙數據（以下合稱“數據”）中的公差、表面粗糙度、倒角等，可能會與實際產品的形狀有所不同。另外，為了減輕數據量并確保數據的穩定提供，部分產品的數據可能會省略了油槽形狀或螺紋、彈簧形狀等。請?jiān)谑孪壤斫獾幕A(chǔ)上使用。
- 3.免責事項
- 本公司在制作數據時雖然力求準確無誤，但因上述數據特性，本公司不對數據的正確性、完全性、安全性及對使用者的有用性等進行任何保證。此外，本公司變更、添加或刪除數據時，恕不另行通知。無論理由如何，因數據的使用、變更或刪除而發生的任何損失，本公司概不負責。
本公司可在本公司網站上向使用者提供由多個部件組合而成的設計案例數據。但是本公司對設計案例數據的質量、準確性、性能、安全性、可靠性等方面不作任何保證，敬請?zhí)崆爸ぁ?br />本公司保留要求使用者暫停使用或銷毀任何已下載數據的權利，如本公司提出此類要求，使用者應立即按照要求，停止使用或銷毀該數據。 - 4.禁止事項
-
使用者不得對數據的全部或部分進行以下所列的任何操作。
（1）向本公司所屬集團以及取得本公司授權方之外的第三方進行報價或者訂購。
（2）允許第三方使用，或者將其用于自己的營銷活動，以接收來自第三方的詢價或采購
（3）未經本公司同意，在自己的網站等上顯示與數據相關的本網站的鏈接。
（4）超出使用目的范圍的使用
（5）為了使用目的，但超出必要程度的復制
（6）修改、改變、篡改、翻譯或者改編
（7）通過銷售、轉讓、出租、再授權、以及公開傳輸?shù)绕渌绞较虻谌教峁┗蛟试S第三方使用
（8）改編內容、反向工程、逆編譯、逆匯編或其他分析
（9）未經本公司事先許可，公開或展示
（10）為了和本公司提供相同或近似的商品及服務而使用
（11）大量取得數據等可能對本網站帶來負擔的行為 - 5.著作權等
-
數據所涉及的一切權利（包括但不限于專利權、著作權等知識產權。下同）均歸屬于本公司或向本公司提供數據的第三方（包括本公司相關廠商）所有。在遵守本規則的前提下，使用者被授予基于使用目的范圍內的非排他性且免費的使用許可。數據中包含的知識產權不因數據下載而發生轉移。未經本公司的事先許可，不得將數據使用（包括復制、修改、上傳、發表、傳送、公布、授權、銷售、出版、轉讓、出借、改編等）于使用目的外的用途。
違反使用目的、本規則和法律等使用數據時，本公司除禁止使用者使用數據和本網站外，還可以采取法律措施。 - 6.第三方規定
- 使用第三方（包括相關廠商）擁有權利的數據或數據編輯、瀏覽軟件時，必須同意第三方規定的條款，否則可能無法使用數據或軟件。在此情況下，本公司對該第三方的數據以及軟件的瑕疵、侵權等不承擔任何責任。
- 7.出口管理
- 當使用者直接或間接向海外提供數據時，應自負責任遵守《對外貿易法》、《出口管制法》、《數據安全法》、《網絡安全法》以及其他所有適用的法律法規。
- 8.本規則的修訂等
-
（1）本公司可以自行修訂，變更和修正本規則（以下簡稱“修訂等”）。
（2）本公司在對本規則進行修訂等時，會在修訂等的生效日前，通過集團公司網頁“重要通知”的頁面（網址：http://www.thinkpadoption.com.cn/keymessage/）和其他適當?shù)姆椒ü夹抻喌鹊膬?nèi)容和生效日等其他必要事項。
（3）本規則的修訂等自公布中規定的生效日起適用。 - 9. 條款無效或協議排除時的處理
- 如果本規則的某條款根據成文法，命令，規則等適用法律法規之規定無效或協議排除時，該條款只在遵守適用法律法規的必要范圍內，被視為修改或刪除。本規則其他的條款繼續全面的有效。
- 10.其他
-
使用者違反本規則時，本公司可要求使用者賠償本公司全部損失（包括但不限于本公司對第三方的賠償、律師費、訴訟費、差旅費、公證費、檢測費等）。
本規則根據中華人民共和國法律進行解釋。若發生與數據使用或本規則相關的任何爭議，應由本公司所在地法院管轄。 - 修改日期：2025年9月21日
下載CAD數據（裝置總成）
下載CAD數據: 文件格式
有關CAD數據的注意事項
-
總裝數據為構想設計階段的組裝圖，用于對構造進行說明。因此，詳細的零件形狀并非考慮了各種設計條件的形狀。
留用部分?jǐn)?shù)據時，請編輯為符合正在設計的條件的規格。 -
裝置總成CAD數據由幾個分總成構成。
計劃采用可按分總成為單位進行留用、編輯的構成。 - 制作零件時留意將尺寸和形狀做成易編輯的草圖和記錄。
- 組件使用的其他公司外購品的CAD數據參照了產品目錄，由MISUMI主編并獨自制作完成。

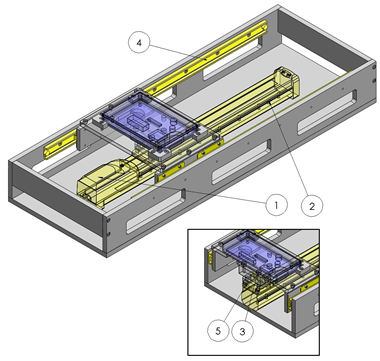

※用框圍起的部分為分總成單位
-
- ※裝置總成CAD數據由幾個分總成構成。
計劃采用可按分總成為單位進行留用、編輯的構成。

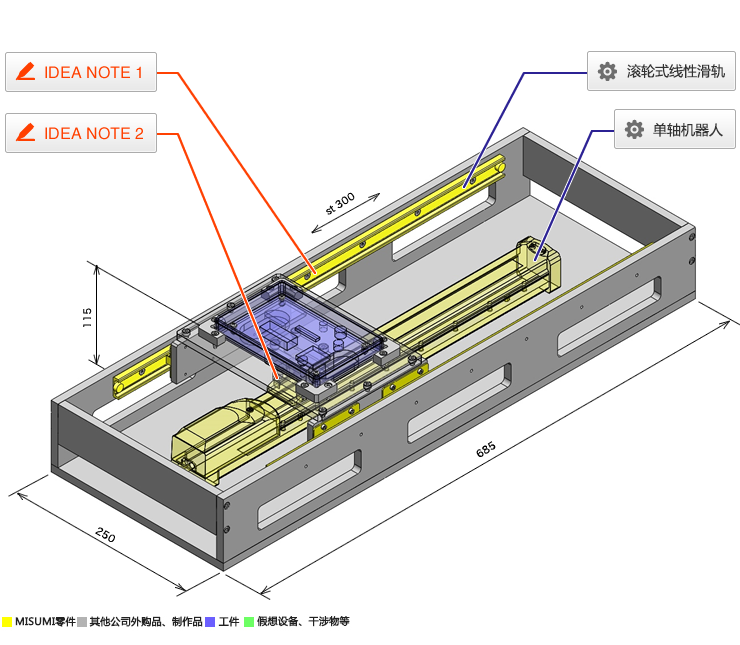

規格
目的?動作
- 使用單軸機器人和滾輪式線性滑軌使傳送滑臺滑動。
- 在工件的特定位置上進行多點停止并通過攝像頭進行檢查的工序的驅動部分。
對象工件
- 塑料外殼
工件規格：W100×D150×H20
特點
規格?尺寸
- 箱體：W250×L685×H115
- 傳送行程：300
精度?負載
- 定位精度：±0.02/300mm
主要零件的選型依據
- 使用單軸機器人可進行多點定位其行程較長。
- 使用單軸機器人可達到加減速，停止精度。
設計要點
主要零件的計算過程
- 選擇滿足負載、行程及速度規格的機器人。
- 單軸機器人選型計算
- X軸用機器人
①根據傳送物重量→規格一覽中的“最大傳送物重量”進行選擇：
工件+支架類的重量M1=1.2kg
選擇RS106時，
最大傳送物重量M：4kg
運動摩擦力μ=0.05時
推力F=μMg=0.05×4×9.8=1.96N
移動線性滑軌的推力FS=μM1g=0.05×1.2×9.8=0.588N＜F，因此成立。
②根據行程→規格一覽中的“行程”進行選擇：300mm
③根據循環時間→“循環時間線圖”或“最高速度”進行選擇：1.5sec
④確認詳情
最大壓緊力為1.2[kg]×9.8=11.8N，容許最大壓緊力為90N，在容許值范圍內，因此無問題。
- X軸用機器人
構造制作與設計要點
- 使用凸輪軸承隨動器的浮動構造，用于連接單軸機器人和滑臺，單軸機器人不會承受負載。
