No.000049 提升轉移機構
2629

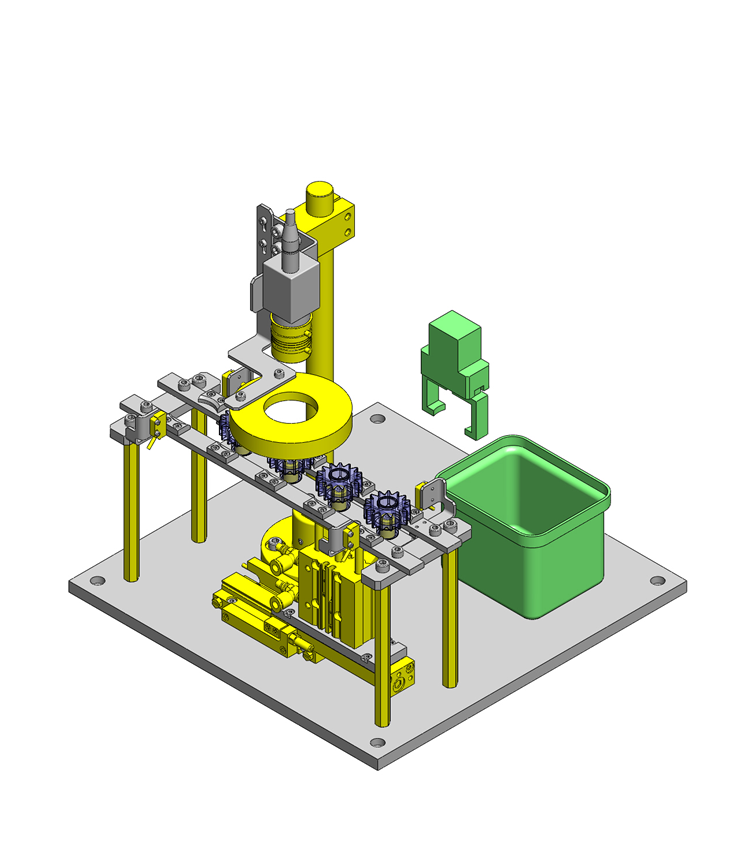

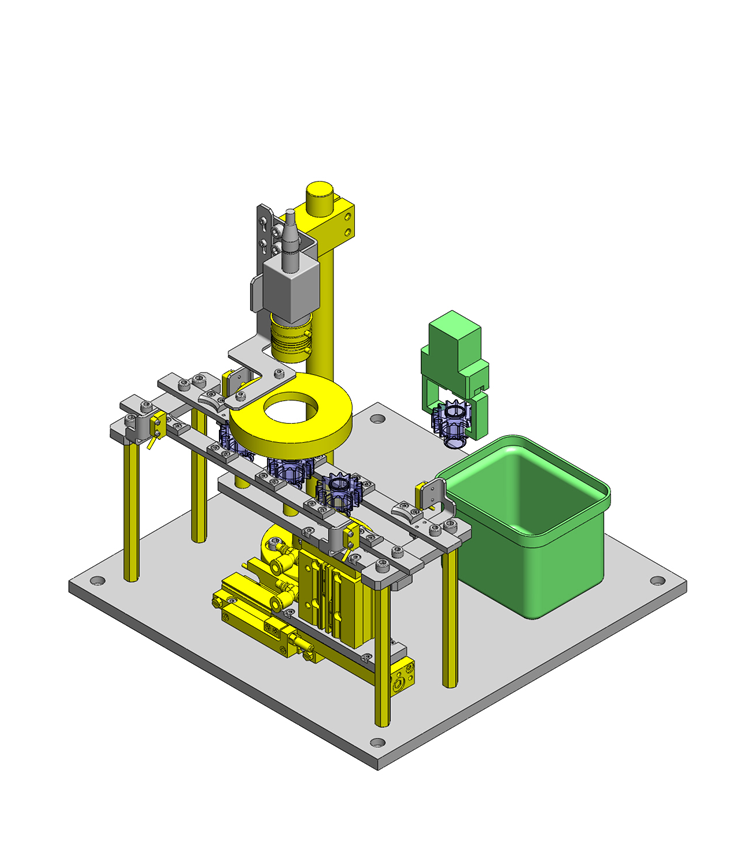

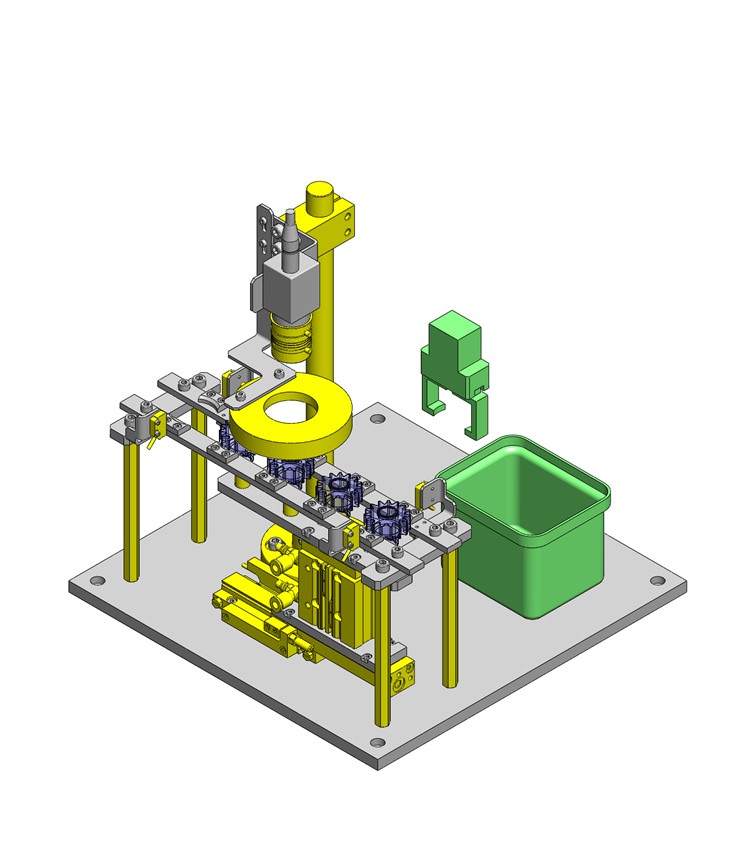

圖像檢查的節距進給采用氣缸組合的提升轉移機構

相關分類

inCAD Components可對應案例

帶導桿的氣缸

商品名 帶導桿的氣缸
型號 MGCLB12-30
特點 兩端帶導桿的易用型氣缸。
※下表內橙色部分為符合本實例中使用型號產品的規格

選型依據

輕松用作抬起工件的驅動源

返回頁首

注意事項

速度不足

返回頁首

可選規格

■帶導桿氣缸(固定行程型)

缸筒
內徑 		軸承 滑動軸承 直線軸承 氣缸
寬度 		總長
(以下+St) 		厚度
St 10 20 25 30 40 50 75 100 10 20 25 30 40 50 75 100
φ12 ○ ○ － ○ ○ ○ ○ ○ ○ ○ － ○ ○ ○ ○ ○ 56 39 22
φ16 ○ ○ － ○ ○ ○ ○ ○ ○ ○ － ○ ○ ○ ○ ○ 62 43 25
φ20 － ○ － ○ ○ ○ ○ ○ － ○ － ○ ○ ○ ○ ○ 72 47 30
φ25 － ○ － ○ ○ ○ ○ ○ － ○ － ○ ○ ○ ○ ○ 86 47.5 38
φ32 － － ○ － － ○ ○ ○ － － ○ － － ○ ○ ○ 112 48
φ50 － － ○ － － ○ － ○ － － － － － － － － 146 72 60

*傳感器另售。

返回頁首

精度信息

■帶導桿氣缸的不旋轉精度

不旋轉精度：對于導桿和軸承之間存在間隙而引起的松動，以偏移活塞桿中心的角度來表示的數值。

缸筒
內徑 		前端連桿的不旋轉精度
滑動軸承 直線軸承
φ12 ±0.12° ±0.06°
φ16 ±0.10° ±0.06°
φ20 ±0.09° ±0.05°
φ25 ±0.08° ±0.05°
φ32 ±0.06° ±0.04°
φ50 ±0.05° －

返回頁首

速度或負載信息

■帶導桿氣缸的使用壓力范圍

最低使用壓力(MPa)：　0.1
最大使用壓力(MPa)：　1.0
耐壓力(MPa)：　1.5

■理論推力

(N)

缸筒
內徑 		動作
方向 		使用壓力(MPa)
0.4 0.5
φ12 推 45 57
拉 34 42
φ16 推 80 101
拉 60 75
φ20 推 126 157
拉 94 118
φ25 推 196 245
拉 151 189
φ32 推 322 402
拉 241 302
φ50 推 785 982
拉 660 825

■容許旋轉扭矩

是指對導桿前端施加旋轉扭矩時使氣缸動作的動態容許值。

(N?m)

缸筒
內徑 		軸承
形式 		行程
10 20 25 30 40 50 75 100
φ12 滑動軸承 0.50 0.40 - 0.33 0.28 0.25 0.77 0.65
直線軸承 0.41 0.31 - 0.25 0.69 0.59 0.40 0.32
φ16 滑動軸承 0.91 0.75 - 0.64 0.56 0.49 1.25 1.06
直線軸承 0.76 0.60 - 0.49 1.14 1.02 0.79 0.65
φ20 滑動軸承 - 1.43 - 1.23 1.08 0.96 1.51 1.27
直線軸承 - 1.12 - 0.93 2.12 1.90 1.50 1.24
φ25 滑動軸承 - 2.26 - 1.94 1.71 1.52 2.38 2.00
直線軸承 - 1.98 - 1.65 3.75 3.37 2.68 2.22
φ32 滑動軸承 - - 6.71 - - 5.24 4.30 3.64
直線軸承 - - 3.61 - - 2.55 6.48 5.41
φ50 滑動軸承 - - 13.0 - - 10.8 - 10.6

■容許橫向負載

是指對導桿前端施加橫向負載W(與導桿垂直的負載)時使氣缸動作的動態容許值。

（N)

缸筒
內徑 		軸承
形式 		行程
10 20 25 30 40 50 75 100
φ12 滑動軸承 24 19 - 16 14 12 37 31
直線軸承 20 15 - 12 33 29 19 16
φ16 滑動軸承 40 33 - 28 24 21 55 46
直線軸承 33 26 - 21 50 44 34 28
φ20 滑動軸承 - 52 - 45 39 35 55 46
直線軸承 - 41 - 34 77 69 54 45
φ25 滑動軸承 - 69 - 60 52 47 73 62
直線軸承 - 61 - 51 115 104 82 68
φ32 滑動軸承 - - 166 - - 131 107 91
直線軸承 - - 90 - - 34 162 135
φ50 滑動軸承 - - 296 - - 245 - 241

返回頁首

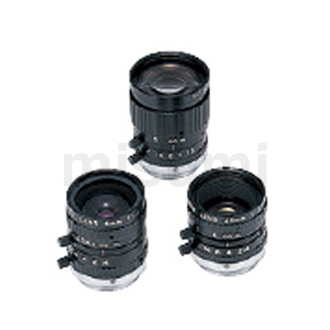

CCTV鏡頭

商品名 CCTV鏡頭·百萬像素CCTV鏡頭
型號 MLCV12
特點 是適合于放大觀察寬廣范圍的鏡頭。新增了適用于100萬像素的百萬像素型產品。
※下表內橙色部分為符合本實例中使用型號產品的規格

選型依據

用作圖像處理用攝像頭安裝鏡頭

返回頁首

注意事項

確認與攝像頭的兼容性，可能需進行試錯測試

返回頁首

可選規格

■百萬像素CCTV鏡頭

主體材質：鋁
表面處理：黑色陽極氧化處理

焦點 光圈 最大適用
CCD 		工作距離
WD(mm) 		TV
失真率 		全長 主體
外徑 		連接機構 重量
6 1.4-close 1/2英寸 200-∞ ?0.96％ 37.5 φ32 C支架
68
8 1.4-close 2/3英寸 100-∞ ?0.10％ 28.2 φ33.5 70
12 1.4-close 2/3英寸 150-∞ ?0.10％ 28.2 65
16 1.4-close 2/3英寸 300-∞ ?0.10％ 28.2 65
25 1.4-close 2/3英寸 250-∞ ?0.30％ 31.5 φ29 45
35 2.0-close 2/3英寸 250-∞ ?0.02％ 38.5 55
50 2.8-close 2/3英寸 500-∞ ?0.20％ 38.5 55

返回頁首

選型步驟

■百萬像素CCTV鏡頭的選型步驟

確定使用條件
使用的攝像頭、工作距離(WD)、視野(拍攝物體)等

↓

計算焦點距離
焦距=工作距離(WD)×CCD攝像頭元件尺寸÷實際視野

↓

預選出適用鏡頭的規格
預選出焦距與計算值近似的鏡頭

↓

確認必要條件
確認使用預選焦距鏡頭時的視野和拍攝物體分辨率是否已滿足條件
→未滿足時，考慮安裝近攝環

返回頁首

IDEA NOTE 工件定位方法

為了避免工件投放、取出用的夾具與工件導塊干涉，工件臺上的工件定位采用雙向定位。這樣，夾具爪可在工件中心附近進行抓取。

  • CAD數據及簡易圖紙數據利用規則
    本規則規定了米思米（中國）精密機械貿易有限公司（以下簡稱"本公司"）經營的網站"米思米公司網站"（以下簡稱"本網站"）上發布的 CAD 數據和簡單圖面數據的下載使用條款。當使用者下載本網站上發布的CAD數據或簡單圖面數據時，即視為已同意本使用規則。

    1.數據的使用目的
    本公司在本網站中提供的各種數據，是為使用者之以下目的使用（以下簡稱“使用目的”）而提供。
    （1）CAD數據（指3D CAD數據、3D CAD中間數據以及2D CAD數據），其目的是為了方便使用者在使用CAD的布局設計中，易于對本公司或相關廠商產品（以下簡稱“產品”）的干涉、形狀等條件進行確認。
    （2）簡易圖紙數據（PDF）：方便確認產品規格
    2.數據的特性
    有關CAD數據以及簡易圖紙數據（以下合稱“數據”）中的公差、表面粗糙度、倒角等，可能會與實際產品的形狀有所不同。另外，為了減輕數據量并確保數據的穩定提供，部分產品的數據可能會省略了油槽形狀或螺紋、彈簧形狀等。請在事先理解的基礎上使用。
    3.免責事項
    本公司在制作數據時雖然力求準確無誤，但因上述數據特性，本公司不對數據的正確性、完全性、安全性及對使用者的有用性等進行任何保證。此外，本公司變更、添加或刪除數據時，恕不另行通知。無論理由如何，因數據的使用、變更或刪除而發生的任何損失，本公司概不負責。
    本公司可在本公司網站上向使用者提供由多個部件組合而成的設計案例數據。但是本公司對設計案例數據的質量、準確性、性能、安全性、可靠性等方面不作任何保證，敬請?zhí)崆爸ぁ?br />本公司保留要求使用者暫停使用或銷毀任何已下載數據的權利，如本公司提出此類要求，使用者應立即按照要求，停止使用或銷毀該數據。
    4.禁止事項
    使用者不得對數據的全部或部分進行以下所列的任何操作。
    （1）向本公司所屬集團以及取得本公司授權方之外的第三方進行報價或者訂購。
    （2）允許第三方使用，或者將其用于自己的營銷活動，以接收來自第三方的詢價或采購
    （3）未經本公司同意，在自己的網站等上顯示與數據相關的本網站的鏈接。
    （4）超出使用目的范圍的使用
    （5）為了使用目的，但超出必要程度的復制
    （6）修改、改變、篡改、翻譯或者改編
    （7）通過銷售、轉讓、出租、再授權、以及公開傳輸?shù)绕渌绞较虻谌教峁┗蛟试S第三方使用
    （8）改編內容、反向工程、逆編譯、逆匯編或其他分析
    （9）未經本公司事先許可，公開或展示
    （10）為了和本公司提供相同或近似的商品及服務而使用
    （11）大量取得數據等可能對本網站帶來負擔的行為
    5.著作權等
    數據所涉及的一切權利（包括但不限于專利權、著作權等知識產權。下同）均歸屬于本公司或向本公司提供數據的第三方（包括本公司相關廠商）所有。在遵守本規則的前提下，使用者被授予基于使用目的范圍內的非排他性且免費的使用許可。數據中包含的知識產權不因數據下載而發生轉移。未經本公司的事先許可，不得將數據使用（包括復制、修改、上傳、發表、傳送、公布、授權、銷售、出版、轉讓、出借、改編等）于使用目的外的用途。
    違反使用目的、本規則和法律等使用數據時，本公司除禁止使用者使用數據和本網站外，還可以采取法律措施。
    6.第三方規定
    使用第三方（包括相關廠商）擁有權利的數據或數據編輯、瀏覽軟件時，必須同意第三方規定的條款，否則可能無法使用數據或軟件。在此情況下，本公司對該第三方的數據以及軟件的瑕疵、侵權等不承擔任何責任。
    7.出口管理
    當使用者直接或間接向海外提供數據時，應自負責任遵守《對外貿易法》、《出口管制法》、《數據安全法》、《網絡安全法》以及其他所有適用的法律法規。
    8.本規則的修訂等
    （1）本公司可以自行修訂，變更和修正本規則（以下簡稱“修訂等”）。
    （2）本公司在對本規則進行修訂等時，會在修訂等的生效日前，通過集團公司網頁“重要通知”的頁面（網址：http://www.thinkpadoption.com.cn/keymessage/）和其他適當?shù)姆椒ü夹抻喌鹊膬?nèi)容和生效日等其他必要事項。
    （3）本規則的修訂等自公布中規定的生效日起適用。
    9. 條款無效或協議排除時的處理
    如果本規則的某條款根據成文法，命令，規則等適用法律法規之規定無效或協議排除時，該條款只在遵守適用法律法規的必要范圍內，被視為修改或刪除。本規則其他的條款繼續全面的有效。
    10.其他
    使用者違反本規則時，本公司可要求使用者賠償本公司全部損失（包括但不限于本公司對第三方的賠償、律師費、訴訟費、差旅費、公證費、檢測費等）。
    本規則根據中華人民共和國法律進行解釋。若發生與數據使用或本規則相關的任何爭議，應由本公司所在地法院管轄。

    修改日期：2025年9月21日

    下載CAD數據（裝置總成）

    下載CAD數據: 文件格式
    生成

    感謝下載。

    如果這些案例對您有用，
    請點擊Good IDEA按鈕。

    我們將作為數據加以利用，
    以便今后刊載更多實用型案例。

    有關CAD數據的注意事項

    1. 總裝數據為構想設計階段的組裝圖，用于對構造進行說明。因此，詳細的零件形狀并非考慮了各種設計條件的形狀。
      留用部分數據時，請編輯為符合正在設計的條件的規格。
    2. 裝置總成CAD數據由幾個分總成構成。
      計劃采用可按分總成為單位進行留用、編輯的構成。

      3. ※用框圍起的部分為分總成單位

    3. 制作零件時留意將尺寸和形狀做成易編輯的草圖和記錄。
    4. 組件使用的其他公司外購品的CAD數據參照了產品目錄，由MISUMI主編并獨自制作完成。

    返回頁首

  • ※裝置總成CAD數據由幾個分總成構成。
       計劃采用可按分總成為單位進行留用、編輯的構成。

規格

目的?動作

  • 通過圖像識別檢查小型齒輪。

對象工件

  • 樹脂齒輪
    • 工件規格：φ34、高度29mm

特點

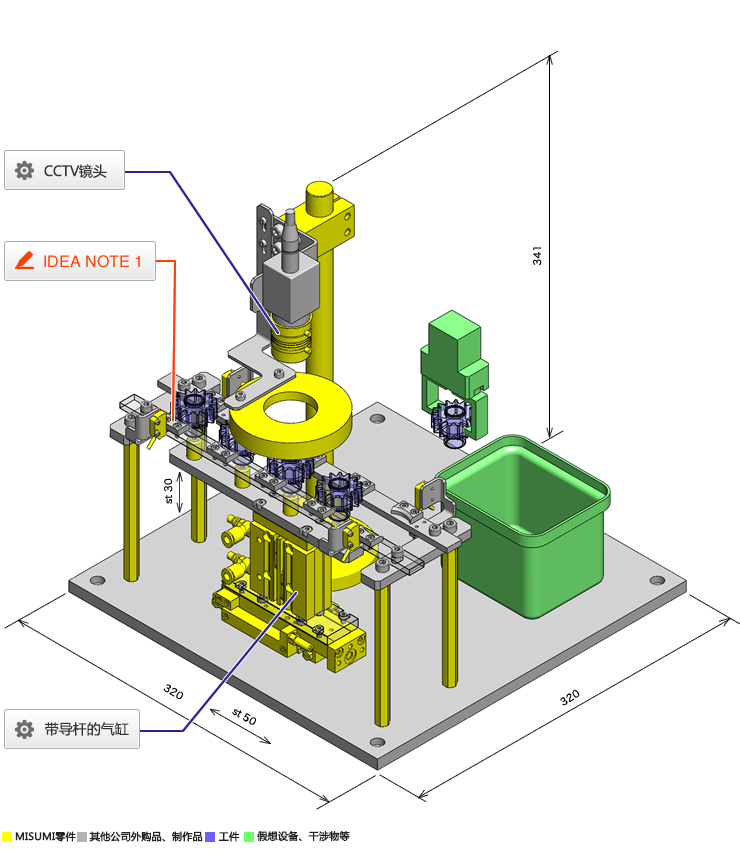

規格?尺寸

  • 外形尺寸：320×320×341mm
  • 總高：341mm
  • 上下行程：30mm
  • 進給行程：50mm

規格?尺寸

  • 工件進給定位精度：±0.5

主要零件的選型依據

  • 與普通帶導桿的氣缸相比，截面積約為其1/2，尺寸小巧。

設計要點

主要零件的計算過程

  • 根據工件負載條件選擇氣缸直徑，根據檢查分辨率選擇攝像頭和鏡頭。
  • 選擇氣動線性滑動氣缸內徑
    • 使用條件：水平安裝
    • 條件值：負載重量M=0.5kg
      摩擦系數μ=0.2
      根據重力加速度g=9.8m/s²
    • 實際負載F=μMg=0.2×0.5×9.8=0.98N
    • 使用壓力P=0.4MPa
    • 根據負載率η=50%
      所需氣缸力F0=(F/η)×100=(0.98/50)×100=1.96N
    • 氣缸內徑DO=√(1.274×FO/P)=√(1.274×1.96/0.4)=2.50mm
      →氣缸內徑為12mm，無問題。
  • 選擇帶導桿的氣缸內徑
    • 使用條件：垂直安裝
    • 條件值：負載重量M=0.21kg
      根據重力加速度g=9.8m/s²
      實際負載F=Mg=0.21×9.8=2.06 N
      使用壓力P=0.4MPa
      根據負載率η=50%
    • 所需氣缸力F0=(F/η)×100=(2.06/50)×100=4.12N
    • 氣缸內徑DO=√(1.274×FO/P)=√(1.274×4.12/0.4)=3.62mm
      →氣缸內徑為12mm，無問題。
  • 選擇攝像頭、鏡頭
    • 條件：檢查對象工件：齒輪外形34mm
      ：不合格品(0.1mm以上)檢查
    • 選擇攝像頭：1/1.8型　192萬像素（1600×1200）
      1/1.8≈1/2，根據產品目錄，　
      視野42×56（符合工件外形）
      WD90mm的鏡頭 選擇近攝鏡頭。
      ⇒1個像素為0.035mm（56mm為1600像素）
      ·可進行0.1mm的檢查。

構造制作與設計要點

  • 在工件傳送中采用使用了帶導桿的氣缸和氣動線性滑臺的進給機構。
  • 工件在圖像檢查位置不穩定(工件浮起等)時，應增加工件姿勢識別傳感器。

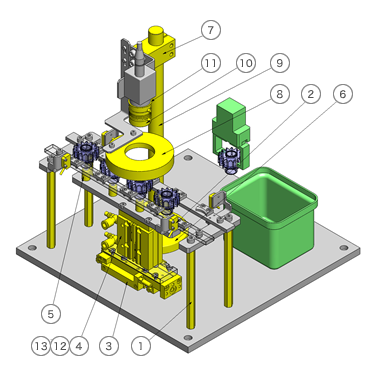

零件表

No. 零件名稱 示意圖 米思米型號
(點擊查看商品詳情) 		數量

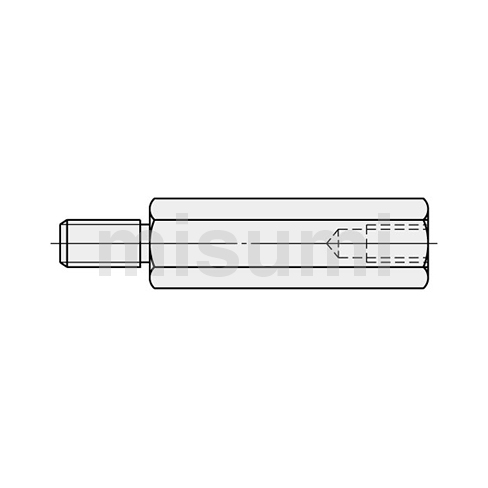

1 六角形支柱 一端外螺紋一端內螺紋型 LSBWRK10-130 4
2 放大器內置型光電傳感器(國內未銷售) MT-STL 2
3 氣動線性滑臺 MPPU12-60-SMN 1
4 帶導桿氣缸 MGCLB12-30 1

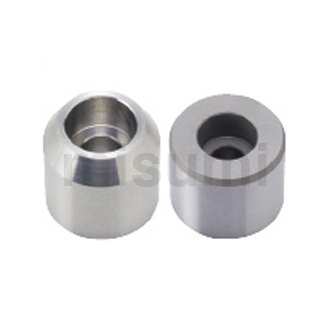

5 定位銷 LPZR3-P11-B16-G9 5
6 設備安裝用底座 CSTF20 1

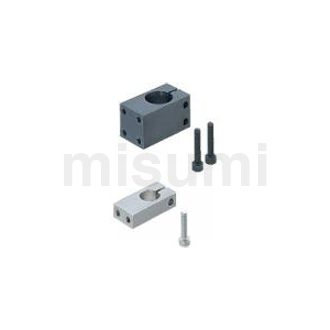

7 支柱固定夾 KQM20 1
8 圖像處理用LED照明(國內未銷售) LPDRR90-80 1
9 底座用支柱 STA20-330 1
10 CCTV鏡頭 MLCV12 1
11 近攝環 LCVR0.5 1
12 氣缸用傳感器 MD13L1 2
13 流速調速器 SPSNL6-M5 2
  • 上述零件表僅介紹了MISUMI零件。
    在下載零件表（CSV）欄目中，也可以下載MISUMI零件以外的其他廠家產品、加工品列表。
