No.000044 滑動位置分度機構
1115
1115

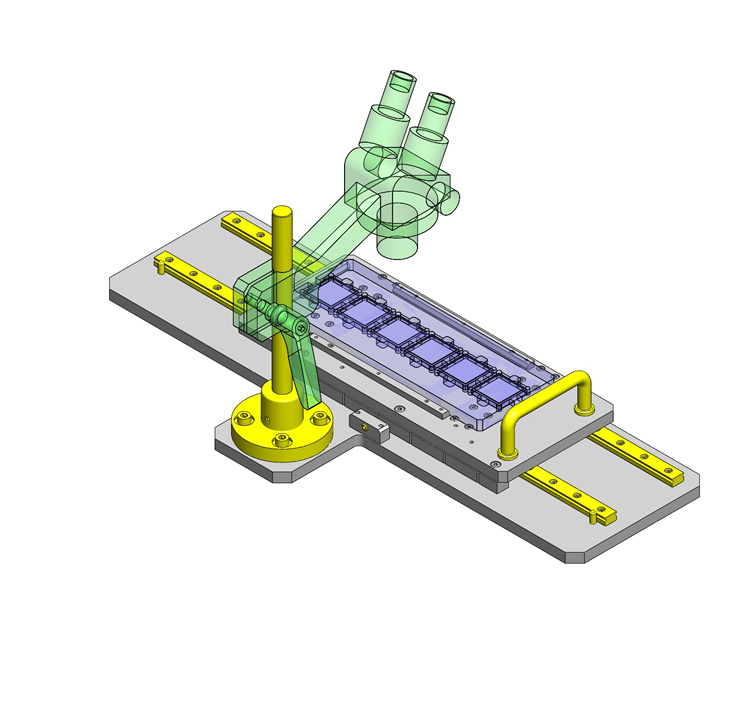

使用了球頭柱塞的滑動位置分度機構
微型直線導軌
| 商品名 | 微型直線導軌 標準滑塊型/輕預壓型 |
|---|---|
| 型號 | SSE2B13-470 |
| 特點 | 行業標準規格中最普通的滑塊型。 |
※下表內橙色部分為符合本實例中使用型號產品的規格
選型依據
需要切實的滑動精度，因此選擇直線導軌
可選規格
■微型直線導軌（標準滑塊、微預壓型精密級·雙滑塊）
| 材質 | 硬度 |
|---|---|
| 不銹鋼（相當于SUS440C） | 56HRC- |
| 碳素鋼（SCM等合金鋼） | 58HRC- |
| 總高 | 滑軌長度 |
|---|---|
| 6 | 70-100 |
| 8 | 70-130 |
| 10 | 75-275 |
| 13 | 95-470 |
| 16 | 110-670 |
| 20 | 160-700 |
選型步驟
■微型直線導軌的選型步驟
- 確定使用條件
- （移動物體的重量、進給速度、運行模式、壽命時間）
↓
- 預選直線導軌的規格
- (根據使用條件，預選出滑塊類型、
總高度、滑軌長度。)
↓
- 確認基本安全性
-
- ●容許負載
- ●壽命
- ●預壓負載
精度信息
■預壓與精度基準（標準滑塊、微預壓、精密級）
(μm）
| 徑向間隙 | -3～0 |
|---|---|
| H的尺寸容差 | ±20 |
| H的配合誤差 | 15 |
| W2的尺寸容差 | ±25 |
| W2的配合誤差 | 20 |
(μm）
| 滑軌長度 | |||||||
|---|---|---|---|---|---|---|---|
| -80 | 81-200 | 201-250 | 251-400 | 401-500 | 501-630 | 631-700 | |
| 移動平行度 | 3 | 7 | 9 | 11 | 12 | 13.5 | 14 |
速度或負載信息
■直線導軌的額定負載（標準滑塊、微預壓、精密級）
| 總高 | 基本額定負載 | 靜態容許力矩 | |||
|---|---|---|---|---|---|
| C（動）kN | Co（靜）kN | MA N?m | MB N?m | Mc N?m | |
| 6 | 0.3 | 0.6 | 0.8 | 0.8 | 1.5 |
| 8 | 0.9 | 1.5 | 4.1 | 4.1 | 5.2 |
| 10 | 1.5 | 2.5 | 5.1 | 5.1 | 10.2 |
| 13 | 2.2 | 3.3 | 8.8 | 9.5 | 16.1 |
| 16 | 3.6 | 5.4 | 21.6 | 23.4 | 39.6 |
| 20 | 5.2 | 8.5 | 48.4 | 48.4 | 86.4 |
技術計算
■直線導軌的壽命計算
- ●壽命
- 直線導軌在承受負載并進行直線往復運動時，由于重復應力經常作用于滾動體(鋼珠)或滾動面(滑軌)上，因此會出現被稱為材料疲勞性剝落的鱗狀損傷。發生這一最初剝落之前的總移動距離被稱作直線導軌的壽命。
- ●額定壽命
- 額定壽命是指在相同條件下，分別使一群相同的直線導軌移動時，其中90%不發生剝落而達到的總行走距離。額定壽命可根據基本動態額定負載與施加在直線導軌上的負載按下列公式求出。
-
- 實際使用直線導軌時，首先應進行負載計算。要通過計算求出直線往復運動中的負載并不容易，因為運動過程中存在振動或沖擊，并且還要充分考慮振動或沖擊相對于直線導軌的分布狀況。另外，使用溫度等也會對壽命產生很大影響。將這些條件加在一起，上述計算公式變成下式。
-
- L： 額定壽命
- fH： 硬度系數（參閱圖-1）
- fT： 溫度系數（參閱圖-2）
- fC： 接觸系數（參閱表-1）
- fW： 負載系數（參閱表-2）
- C： 基本動態額定負載（N）
- P： 作用負載（N）
- ●硬度系數（fH）
-
使用直線導軌時，即使是滾珠接觸的軸也必須具有充分的硬度。如果達不到適當?shù)挠捕?，容許負載將減小，從而縮短使用壽命。
請用硬度系數補償額定壽命。
- ●溫度系數（fT）
-
如果直線導軌的溫度超過100℃，直線導軌與軸的硬度就會下降，容許負載會減小到低于常溫使用時的負載，壽命也隨之縮短。請用溫度系數補償額定壽命。
*請在各產品頁的耐熱溫度范圍內使用直線導軌。
- ●接觸系數（fC）
-
表-1.接觸系數
1根軸上組裝的軸承數量接觸系數fc
1 1.00 2 0.81 3 0.72 4 0.66 5 0.61 實際使用直線導軌時，通常在1根軸上使用2個以上的直線導軌。在這種情況下，施加在各直線導軌上的負載因加工精度而異，不會成為均衡負載。其結果，每個直線導軌的容許負載會因每個軸上的直線導軌數量而異。請用表-1的接觸系數補償額定壽命。
- ●負載系數（fW）
-
表-2.負載系數
使 用 條 件 fw 沒有外部沖擊與振動，
速度也較慢時 15m/min以下1.0-1.5 沒有特別明顯的沖擊與振動，
速度為中速時 60m/min以下1.5-20 有外部沖擊與振動，
速度為高速時 60m/min以上2.0-3.5 計算作用于直線導軌的負載時，除了物體的重量之外，還必須正確地求出運動速度所產生的慣性力或力矩負載以及它們與時間的變化關系等。但在往復運動中，除了經常重復起動與停止之外，還要考慮到振動、沖擊等因素，很難進行正確的計算。因此，可使用表-2所示的負載系數以簡化壽命計算。

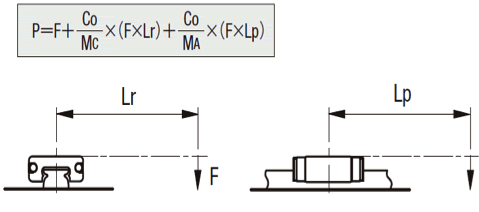

- ●作用負載P的計算方法
- 在滑塊單體上施加力矩負載時，根據以下計算公式將力矩負載換算為作用負載。
-
- P：作用負載（N）
- F：向下負載（N）
- Co：靜態額定負載（N）
- MA：靜態容許力矩上下擺動方向（N.m）
- MC：靜態容許力矩滾動方向（N.m）
- Lp：上下擺動方向的負載點距離
- Lr：滾動方向的負載點距離

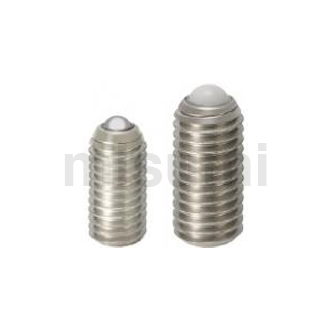

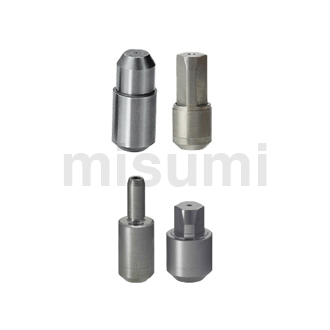

球頭柱塞
| 商品名 | 球頭柱塞 滾輪型 |
|---|---|
| 型號 | BPRM6 |
| 特點 | 采用主滾珠和輔滾珠的構造、滾珠可順暢旋轉。 |
※下表內橙色部分為符合本實例中使用型號產品的規格
選型依據
常用作滑臺位置的分度和固定方法
注意事項
固定力、耐久性
可選規格
■球頭柱塞（滾輪型）
| 滾珠材質 | 主體 | 滾珠 | 副球 | 彈簧 | 可使用溫度 | ||
|---|---|---|---|---|---|---|---|
| 材質 | 材質 | 硬度 | 材質 | 硬度 | 材質 | ||
| 金屬 | SUSXM7 | SUS440C | 55HRC- | SUS440C | 55HRC- | SUS631J1 | ?30?100℃ |
| 樹脂 | 聚縮醛 | ? | ?30?80℃ | ||||
■規格選擇與各部分的尺寸
| 螺紋直徑（粗牙） | 滾珠 | 主體長度 | |
|---|---|---|---|
| 直徑 | 行程 | ||
| M6 | φ3 | 0.8 | 13 |
| M8 | φ4 | 1.3 | 15 |
| M10 | φ5 | 1.6 | 16 |
| M12 | φ7.1 | 2.3 | 20 |
| M16 | φ9.5 | 3.1 | 25 |
構造信息

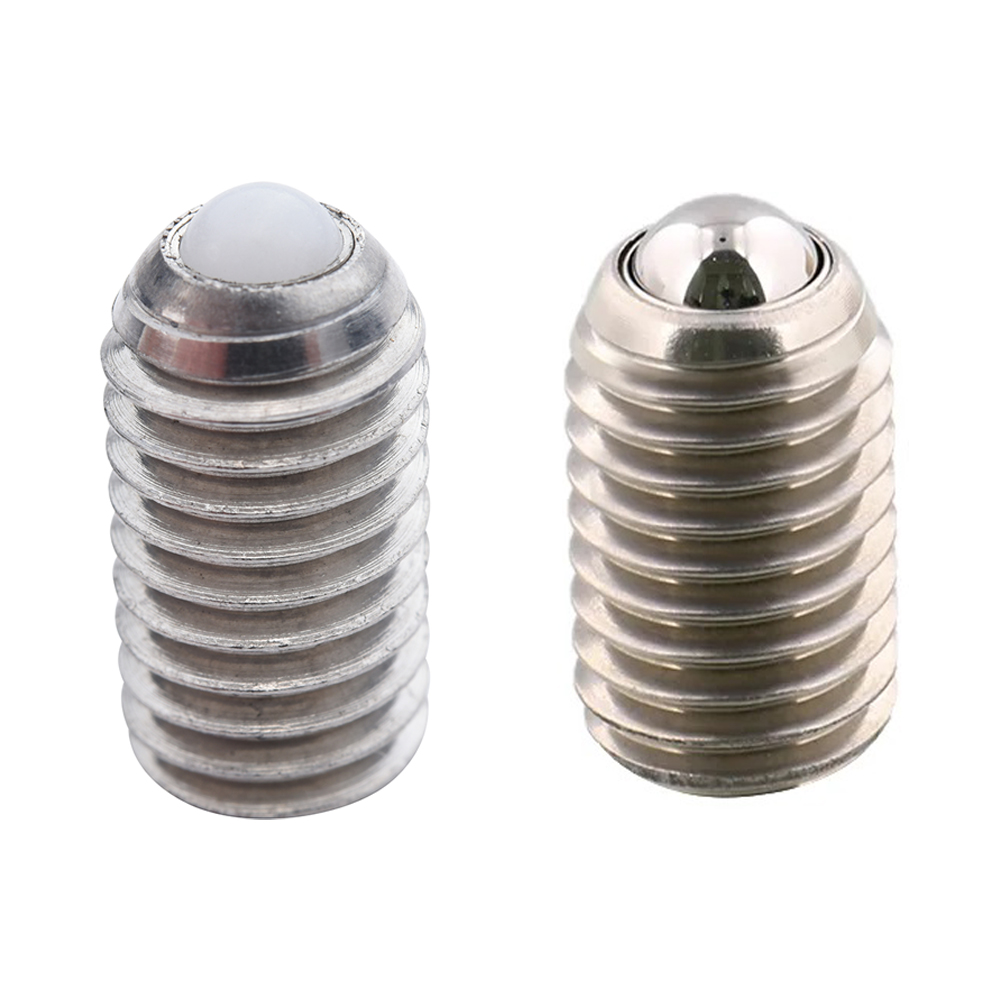

■球頭柱塞（滾輪型）構造說明
采用主球下方帶副球的結構設計，確保主球旋轉順暢。
速度或負載信息
■球頭柱塞（滾輪型）的彈簧負載（N）
| 螺紋直徑（粗牙） | 負載（N） | |
|---|---|---|
| min. | max. | |
| M6 | 8.1 | 29.6 |
| M8 | 12.6 | 39.8 |
| M10 | 13.5 | 44.4 |
| M12 | 16.1 | 46.9 |
| M16 | 26.1 | 88.2 |
*負載min.表示初始負載，max.表示球頭最大壓入限度時的負載。

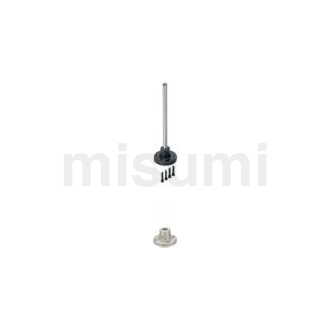

設備安裝用底座
| 商品名 | 安裝用底座 圓法蘭·通孔型 |
|---|---|
| 型號 | SCSTN15-200 |
| 特點 | 廉價且為標準形狀的底座套件。 |
※下表內橙色部分為符合本實例中使用型號產品的規格
選型依據
輕松上下粗調且無需高精度
可選規格
■設備安裝用底座（圓法蘭、通孔型）
| 支柱 | 支架 | 支架 | |||||
|---|---|---|---|---|---|---|---|
| 無定位孔 | 帶定位孔 | ||||||
| 材質 | 表面處理 | 材質 | 表面處理 | 支柱 | |||
| 棒型 | 管 | 棒型 | 管 | ||||
| S45C（高頻淬火） | ? | FC250 | 四氧化三鐵保護膜 或 磷酸鹽保護膜 | ○ | ○ | ○ | ○ |
| S45C | 無電解鍍鎳 | ○ | ○ | ○ | ○ | ||
| SUS304 | ? | ○ | ○ | ○ | ○ | ||
| S45C（高頻淬火） | 無電解鍍鎳 | 無電解 鍍鎳 | ○ | ○ | ? | ? | |
| S45C | ○ | ○ | ? | ? | |||
| SUS304 | ? | ○ | ○ | ? | ? | ||
(高頻淬火：58HRC-、深1.0-1.5)
■規格選擇與各部分的尺寸
| 支柱直徑 | 總高 | 法蘭外徑 | 法蘭高度 | 法蘭厚度 | (管內徑) | （定位孔徑） |
|---|---|---|---|---|---|---|
| φ10 | 50-250 | φ56 | 35 | 12 | φ6 | φ6 |
| φ12 | 50-300 | φ68 | ||||
| φ15 | 75-350 | φ75 | 40 | φ10 | ||
| φ20 | 75-400 | φ86 | 45 | 12 | φ11.7 | |
| φ25 | 75-450 | φ100 | 50 | φ15.2 | φ8 | |
| φ30 | 100-450 | φ106 | 60 | φ16 | ||
| φ35 | 125-500 | φ118 | 70 | 15 | φ20.1 | φ10 |
| φ40 | 150-500 | φ125 | 80 | φ22.7 | ||
| φ50 | 200-600 | φ140 | 100 | φ30.8 |
精度信息
■設備安裝用底座（圓法蘭、通孔型）的精度信息
| 支柱 | 支架 | (定位孔) | |||
|---|---|---|---|---|---|
| 外徑 | 外徑公差 | 軸孔直徑 | 孔徑公差 | 孔徑 | 孔徑公差 |
| φ10 | -0.005/-0.014 | φ10 | +0.015/0 | φ6 | +0.012/0 |
| φ12 | -0.006/-0.017 | φ12 | +0.018/0 | ||
| φ15 | φ15 | ||||
| φ20 | -0.007/-0.020 | φ20 | +0.021/0 | ||
| φ25 | φ25 | φ8 | +0.015/0 | ||
| φ30 | φ30 | ||||
| φ35 | -0.009/-0.025 | φ35 | +0.025/0 | φ10 | |
| φ40 | φ40 | ||||
| φ50 | φ50 | ||||
-
CAD數據及簡易圖紙數據利用規則- 本規則規定了米思米（中國）精密機械貿易有限公司（以下簡稱"本公司"）經營的網站"米思米公司網站"（以下簡稱"本網站"）上發布的 CAD 數據和簡單圖面數據的下載使用條款。當使用者下載本網站上發布的CAD數據或簡單圖面數據時，即視為已同意本使用規則。
- 1.數據的使用目的
-
本公司在本網站中提供的各種數據，是為使用者之以下目的使用（以下簡稱“使用目的”）而提供。
（1）CAD數據（指3D CAD數據、3D CAD中間數據以及2D CAD數據），其目的是為了方便使用者在使用CAD的布局設計中，易于對本公司或相關廠商產品（以下簡稱“產品”）的干涉、形狀等條件進行確認。
（2）簡易圖紙數據（PDF）：方便確認產品規格 - 2.數據的特性
- 有關CAD數據以及簡易圖紙數據（以下合稱“數據”）中的公差、表面粗糙度、倒角等，可能會與實際產品的形狀有所不同。另外，為了減輕數據量并確保數據的穩定提供，部分產品的數據可能會省略了油槽形狀或螺紋、彈簧形狀等。請在事先理解的基礎上使用。
- 3.免責事項
- 本公司在制作數據時雖然力求準確無誤，但因上述數據特性，本公司不對數據的正確性、完全性、安全性及對使用者的有用性等進行任何保證。此外，本公司變更、添加或刪除數據時，恕不另行通知。無論理由如何，因數據的使用、變更或刪除而發生的任何損失，本公司概不負責。
本公司可在本公司網站上向使用者提供由多個部件組合而成的設計案例數據。但是本公司對設計案例數據的質量、準確性、性能、安全性、可靠性等方面不作任何保證，敬請?zhí)崆爸ぁ?br />本公司保留要求使用者暫停使用或銷毀任何已下載數據的權利，如本公司提出此類要求，使用者應立即按照要求，停止使用或銷毀該數據。 - 4.禁止事項
-
使用者不得對數據的全部或部分進行以下所列的任何操作。
（1）向本公司所屬集團以及取得本公司授權方之外的第三方進行報價或者訂購。
（2）允許第三方使用，或者將其用于自己的營銷活動，以接收來自第三方的詢價或采購
（3）未經本公司同意，在自己的網站等上顯示與數據相關的本網站的鏈接。
（4）超出使用目的范圍的使用
（5）為了使用目的，但超出必要程度的復制
（6）修改、改變、篡改、翻譯或者改編
（7）通過銷售、轉讓、出租、再授權、以及公開傳輸?shù)绕渌绞较虻谌教峁┗蛟试S第三方使用
（8）改編內容、反向工程、逆編譯、逆匯編或其他分析
（9）未經本公司事先許可，公開或展示
（10）為了和本公司提供相同或近似的商品及服務而使用
（11）大量取得數據等可能對本網站帶來負擔的行為 - 5.著作權等
-
數據所涉及的一切權利（包括但不限于專利權、著作權等知識產權。下同）均歸屬于本公司或向本公司提供數據的第三方（包括本公司相關廠商）所有。在遵守本規則的前提下，使用者被授予基于使用目的范圍內的非排他性且免費的使用許可。數據中包含的知識產權不因數據下載而發生轉移。未經本公司的事先許可，不得將數據使用（包括復制、修改、上傳、發表、傳送、公布、授權、銷售、出版、轉讓、出借、改編等）于使用目的外的用途。
違反使用目的、本規則和法律等使用數據時，本公司除禁止使用者使用數據和本網站外，還可以采取法律措施。 - 6.第三方規定
- 使用第三方（包括相關廠商）擁有權利的數據或數據編輯、瀏覽軟件時，必須同意第三方規定的條款，否則可能無法使用數據或軟件。在此情況下，本公司對該第三方的數據以及軟件的瑕疵、侵權等不承擔任何責任。
- 7.出口管理
- 當使用者直接或間接向海外提供數據時，應自負責任遵守《對外貿易法》、《出口管制法》、《數據安全法》、《網絡安全法》以及其他所有適用的法律法規。
- 8.本規則的修訂等
-
（1）本公司可以自行修訂，變更和修正本規則（以下簡稱“修訂等”）。
（2）本公司在對本規則進行修訂等時，會在修訂等的生效日前，通過集團公司網頁“重要通知”的頁面（網址：http://www.thinkpadoption.com.cn/keymessage/）和其他適當?shù)姆椒ü夹抻喌鹊膬?nèi)容和生效日等其他必要事項。
（3）本規則的修訂等自公布中規定的生效日起適用。 - 9. 條款無效或協議排除時的處理
- 如果本規則的某條款根據成文法，命令，規則等適用法律法規之規定無效或協議排除時，該條款只在遵守適用法律法規的必要范圍內，被視為修改或刪除。本規則其他的條款繼續全面的有效。
- 10.其他
-
使用者違反本規則時，本公司可要求使用者賠償本公司全部損失（包括但不限于本公司對第三方的賠償、律師費、訴訟費、差旅費、公證費、檢測費等）。
本規則根據中華人民共和國法律進行解釋。若發生與數據使用或本規則相關的任何爭議，應由本公司所在地法院管轄。 - 修改日期：2025年9月21日
下載CAD數據（裝置總成）
下載CAD數據: 文件格式
有關CAD數據的注意事項
-
總裝數據為構想設計階段的組裝圖，用于對構造進行說明。因此，詳細的零件形狀并非考慮了各種設計條件的形狀。
留用部分數據時，請編輯為符合正在設計的條件的規格。 -
裝置總成CAD數據由幾個分總成構成。
計劃采用可按分總成為單位進行留用、編輯的構成。 - 制作零件時留意將尺寸和形狀做成易編輯的草圖和記錄。
- 組件使用的其他公司外購品的CAD數據參照了產品目錄，由MISUMI主編并獨自制作完成。

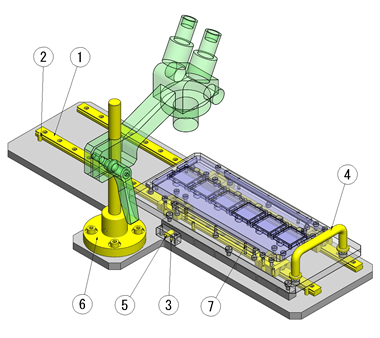

※用框圍起的部分為分總成單位
-
- ※裝置總成CAD數據由幾個分總成構成。
計劃采用可按分總成為單位進行留用、編輯的構成。
規格
目的?動作

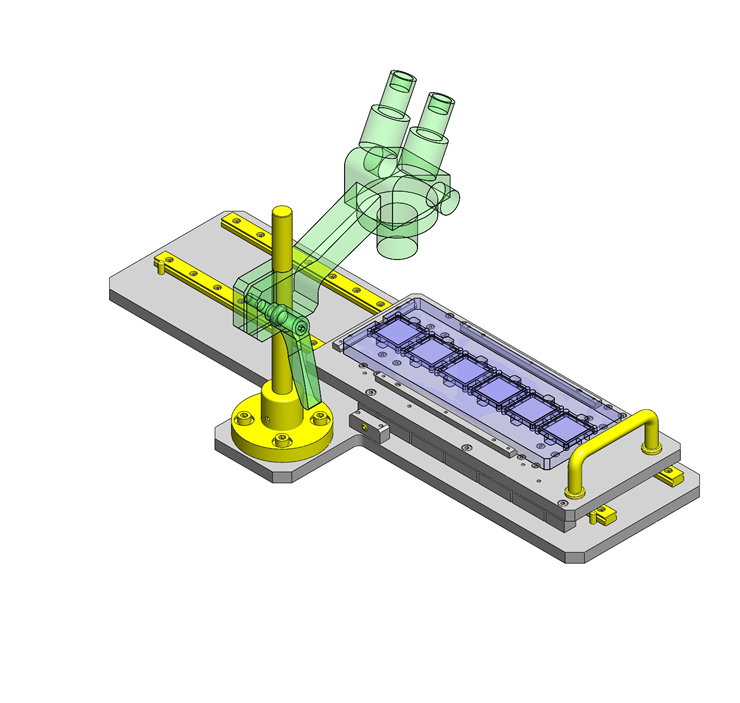

- 使用了球頭柱塞的滑動位置分度機構。
對象工件
- 集成電路
- 規格：W29×D29×H4.5mm
特點
規格?尺寸

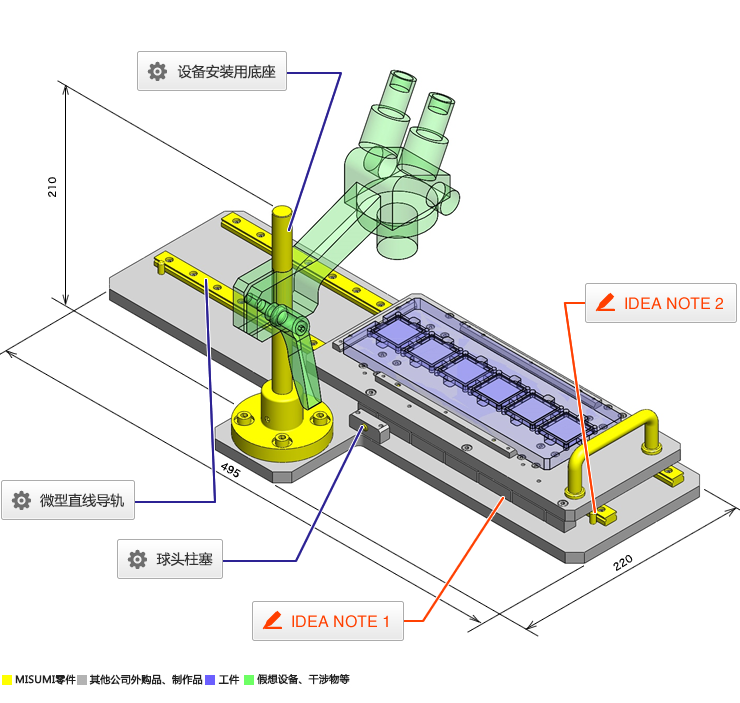

- 外形尺寸 W220×L495×H210mm
精度?負載
- 固定狀態：8～10N （800g～1kg左右）
- 操作時所需的瞬間最大力：16～18N （1.6～1.8kg左右）
(僅開始的瞬間，移動時的操作力為300g左右)
主要零件的選型依據
- 直線導軌
- 操作頻率較高且需順利旋轉球頭，因此選擇滾輪型。
設計要點
主要零件的計算過程
- 驗證球頭柱塞的固定力是否可確保所需的直線導軌固定力。
- 計算球頭柱塞固定力
- 缺口用V形槽的角度為單側45度，因此柱塞安裝負載與操作力相同，
- 將柱塞的行程設定為0～0.1mm（幾乎零接觸）時，固定力為8.1～10.1N。
- 設定時為+0.2mm，因此通過V形槽的最大負載為16～19N。
⇒固定力采用負載值容許范圍內的BPRM6
構造制作與設計要點

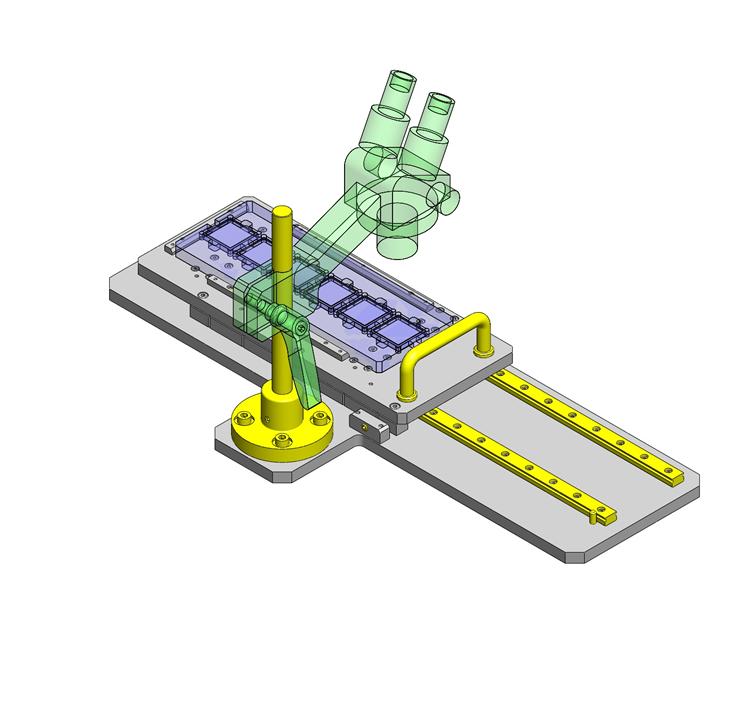

- 可通過直線上帶缺口的零件，以一定節距進給工件。
