  • > No.000032 使用了滾珠花鍵的升降旋轉機構

No.000032 使用了滾珠花鍵的升降旋轉機構
4662

使用滾珠花鍵，可減小尺寸

inCAD Components可對應案例

同步齒形帶

商品名 同步齒形帶 MXL·XL·L·H型
型號 TUN165L050
特點 普通傳動用同步齒形帶。MXL、XL型號的部分齒布表面已替換為BAREBACK規格、并不會影響性能。
※下表內橙色部分為符合本實例中使用型號產品的規格

選型依據

輕質的旋轉傳動元件

返回頁首

注意事項

可更換的帶輪布局

返回頁首

可選規格

■同步齒形帶（普通扭矩傳動用）

材質 MXL XL L H
齒面保護層 齒形橡膠 芯線
尼龍帆布 氯丁橡膠 玻璃纖維線
S·Z形捻交互連續 		○ ○ ○ ○
聚氨酯 聚氨酯 MXL：kepler
XL/L：鋼線 		○ ○ ○ －

■參考尺寸

皮帶種類 節距 皮帶寬度 皮帶長度標準
MXL 2.032 4.8、6.4、9.5、12.7 100-1100
XL 5.08 6.4、7.9、9.5、12.7 200-2100
L 9.525 12.7、19.1、25.4、38.1 300-1800
H 12.7 19.1、25.4、38.1、50.8 600-4300

返回頁首

選型步驟

■同步齒形帶的選型步驟

※　同步齒形帶的選型與同步帶輪同時進行。

可使用自動選型工具。

確定使用條件
設計動力、轉速、轉速比、暫定軸間距、運行模式等

↓

預選皮帶（帶輪）
皮帶種類和寬度

↓

確認規格適用與否
  • 確認算出的軸間距等
  • 確認張力和負載

速度或負載信息

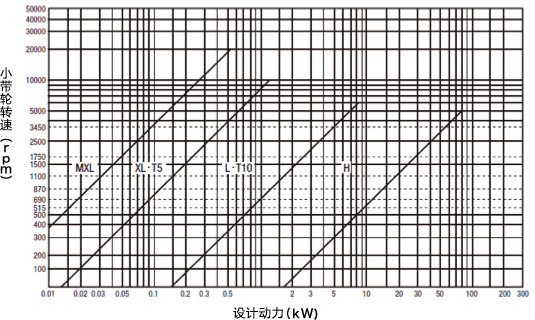

■同步齒形帶的負載信息

皮帶種類 小帶輪轉速 設計動力（kW）
MXL、XL、L、H、T5、T10 10-20000 0.01-800

返回頁首

技術計算

■技術計算

返回頁首

同步帶輪

商品名 同步帶輪 L型
型號 ATPA19L050-A-N30
特點 依據JIS標準及ISO標準的普通同步帶輪。
※下表內橙色部分為符合本實例中使用型號產品的規格

選型依據

采用鋁制帶輪，實現了輕量化

返回頁首

注意事項

因磨損而引起的精度時效變化

返回頁首

可選規格

■同步帶輪（普通扭矩傳動用）

材質 表面處理 齒類型/皮帶寬度
MXL XL L H
帶輪 法蘭 4.8 6.4 9.5 12.7 6.4 7.9 9.5 12.7 12.7 19.1 25.4 38.1 19.1 25.4 38.1 50.8
MXL、XL：
A2017

L、H：
A7075 		A5052 本色陽極氧化處理 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
黑色陽極氧化處理 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
硬質陽極氧化處理 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
無電解
鍍鎳 		○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
S45C SPCC ? － ○ ○ － ○ － ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
四氧化三鐵
保護膜 		－ ○ ○ － ○ － ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
無電解
鍍鎳 		－ ○ ○ － ○ － ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
SUS304 SUS304 - － ○ ○ － ○ － ○ ○ － － － － － － － －

■同步帶輪齒數與軸孔直徑

皮帶種類 形狀 齒數 節圓直徑 軸孔直徑
MXL K、A、B 14-72 φ9.6-46.57 φ3-35
XL A、B 10-72 φ16.17-116.43 φ4-80
L A、B、D 10-72 φ30.32-218.30 φ6-100
H A、B、D 14-72 φ58.60-291.06 φ12-100

K：帶軸環
A：無聯軸部
B：帶聯軸部
D：帶聯軸部有厚度避讓

返回頁首

選型步驟

■同步帶輪的選型步驟

※　同步帶輪的選型與同步齒形帶同時進行。

可使用自動選型工具。

確定使用條件
設計動力、轉速、轉速比、暫定軸間距、運行模式等

↓

預選帶輪（皮帶）
齒型、皮帶寬度

↓

確認規格適用與否
  • 確認算出的軸間距等
  • 確認張力和負載

返回頁首

精度信息

■同步帶輪的精度

軸孔公差：　H7

返回頁首

技術計算

■技術計算

返回頁首

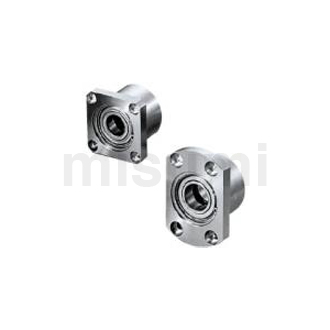

軸承固定座

商品名 帶扣環雙軸承型　L尺寸選擇型
型號 BGRBB6007ZZ-50
※下表內橙色部分為符合本實例中使用型號產品的規格

選型依據

軸承性能高、緊湊的雙軸承

返回頁首

可選規格

■軸承固定座（嵌入式雙襯型、帶扣環）

法蘭形狀 材質 表面處理
軸承 固定座 扣環 固定座
圓型
方型
緊湊型 		鋼 S45C 彈簧鋼 四氧化三鐵保護膜
SUS304 無電解鍍鎳
A2017 SUS304 本色陽極氧化處理
不銹鋼
SUS304 ?

■規格選擇

軸孔直徑 軸承
型號 		密封圈 全長 臺階部
外徑
φ30 6806 雙蓋式

非接觸式
橡膠密封圈

接觸式
橡膠密封圈 		35 50 φ50
6906 35 50 φ54
6006 40 60 φ62
6206 50 60 φ70
φ35 6007 50 60 φ70
6207 60 80 φ84
φ40 6008 60 70 φ78
6208 60 80 φ92

返回頁首

精度信息

■軸承固定座的精度

臺階部外徑公差：　g7
支承面-臺階垂直度：　0.01

返回頁首

滾珠花鍵

商品名 滾珠導向軸 兩端臺階內螺紋型
型號 BSLM13-350-F6-E25-P10-Q10-M6-N6-SC0
※下表內橙色部分為符合本實例中使用型號產品的規格

選型依據

合適用作同時需要直線運動和旋轉功能時的傳遞元件

返回頁首

可選規格

■滾珠花鍵（兩端臺階內螺紋型）

花鍵軸 材質 相當于SUJ2 相當于SUS440C
硬度 58HRC～ 55HRC～
螺帽 材質 相當于SCM415 相當于SUS440C
硬度 58HRC～ 55HRC～
形狀 圓法蘭型 ○ ○
兩面切割法蘭型 ○ -
直柱型 ○ ○

■各部分的尺寸

花鍵軸 螺帽
公稱No. 軸徑 全長 臺階部直徑
10 φ10.4 60-600 φ21
13 φ13.4 60-600 φ24
16 φ16.6 70-600 φ31

*相當于SUS440C的是max390

返回頁首

選型步驟

■滾珠花鍵的選型步驟

確定使用條件
（負載、扭矩、進給量、壽命時間）

↓

預選滾珠花鍵的規格
（根據使用條件，預選出花鍵軸徑、花鍵軸長度、全長。）

↓

確認基本安全性
  • ●容許負載
  • ●壽命

返回頁首

精度信息

■滾珠花鍵軸的精度

(μm)

公稱
No. 		花鍵軸
軸徑 		螺帽外周的偏差 螺帽外周的偏差（最大）
（最大） 長度 -200 201-315 316-400 401-500 501-
10 φ10.4 33 59 83 103 82 102
13 φ13.4 39 56 71 83 62 75
16 φ16.6

返回頁首

速度或負載信息

■滾珠花鍵的額定負載

公稱
No. 		基本額定扭矩 基本額定負載
動（kN） 靜（Nm） 動（kN） 靜（Nm）
10 11 21 2.4 4.3
13 20 37 3.3 5.9
16 51 93 6.2 11.1

返回頁首

技術計算

滾珠花鍵的移動壽命可通過以下公式計算。

●徑向負載時

徑向負載時

●扭矩負載時

扭矩負載時
  • L：移動壽命（Km）
  • ft：溫度系數
  • fh：硬度系數
  • fp：額定負載的比率
  • fw：負載系數
  • L0：額定壽命（50km）
  • C：基本動態額定負載（N）
  • F：作用徑向負載（N）
  • Ct：基本動態額定扭矩（N·m）
  • T：作用扭矩（N·m）

滾珠花鍵的壽命時間可通過以下公式計算。

壽命時間
  • Lh：移動時間
  • L：移動壽命
  • St：行程長度
  • n：每分鐘往返次數（cpm）

■溫度系數（ft）

溫度系數（ft）

■硬度系數（fh）

硬度系數（fh）

■額定負載的比率

公稱No 花鍵軸軸徑 均分負載 直上負載
10 φ10.4 1 0.71
13 φ13.4 1 0.71
16 φ16.6 1 0.68

■負載系數（fw）

使用條件 負載系數（fw）
幾乎無振動和沖擊時
（低速移動 1～2 15m/min以下） 		1-2
有少量振動和沖擊時
（中速移動 2～3 60m/min以下） 		2-3
振動和沖擊激烈時
（高速移動 3以上 超過60m/min） 		3-

返回頁首

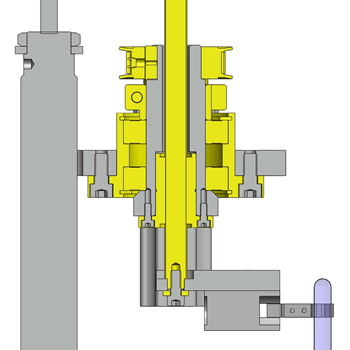

IDEA NOTE 向滾珠花鍵螺帽傳遞旋轉動力

也有螺帽上帶溝槽的滾珠花鍵，但本實例中使用法蘭型。
將法蘭型螺帽安裝在中空的旋轉軸上，通過帶輪傳遞旋轉動力

  • CAD數據及簡易圖紙數據利用規則
    本規則規定了米思米（中國）精密機械貿易有限公司（以下簡稱"本公司"）經營的網站"米思米公司網站"（以下簡稱"本網站"）上發布的 CAD 數據和簡單圖面數據的下載使用條款。當使用者下載本網站上發布的CAD數據或簡單圖面數據時，即視為已同意本使用規則。

    1.數據的使用目的
    本公司在本網站中提供的各種數據，是為使用者之以下目的使用（以下簡稱“使用目的”）而提供。
    （1）CAD數據（指3D CAD數據、3D CAD中間數據以及2D CAD數據），其目的是為了方便使用者在使用CAD的布局設計中，易于對本公司或相關廠商產品（以下簡稱“產品”）的干涉、形狀等條件進行確認。
    （2）簡易圖紙數據（PDF）：方便確認產品規格
    2.數據的特性
    有關CAD數據以及簡易圖紙數據（以下合稱“數據”）中的公差、表面粗糙度、倒角等，可能會與實際產品的形狀有所不同。另外，為了減輕數據量并確保數據的穩定提供，部分產品的數據可能會省略了油槽形狀或螺紋、彈簧形狀等。請?jiān)谑孪壤斫獾幕A(chǔ)上使用。
    3.免責事項
    本公司在制作數據時雖然力求準確無誤，但因上述數據特性，本公司不對數據的正確性、完全性、安全性及對使用者的有用性等進行任何保證。此外，本公司變更、添加或刪除數據時，恕不另行通知。無論理由如何，因數據的使用、變更或刪除而發生的任何損失，本公司概不負責。
    本公司可在本公司網站上向使用者提供由多個部件組合而成的設計案例數據。但是本公司對設計案例數據的質量、準確性、性能、安全性、可靠性等方面不作任何保證，敬請?zhí)崆爸ぁ?br />本公司保留要求使用者暫停使用或銷毀任何已下載數據的權利，如本公司提出此類要求，使用者應立即按照要求，停止使用或銷毀該數據。
    4.禁止事項
    使用者不得對數據的全部或部分進行以下所列的任何操作。
    （1）向本公司所屬集團以及取得本公司授權方之外的第三方進行報價或者訂購。
    （2）允許第三方使用，或者將其用于自己的營銷活動，以接收來自第三方的詢價或采購
    （3）未經本公司同意，在自己的網站等上顯示與數據相關的本網站的鏈接。
    （4）超出使用目的范圍的使用
    （5）為了使用目的，但超出必要程度的復制
    （6）修改、改變、篡改、翻譯或者改編
    （7）通過銷售、轉讓、出租、再授權、以及公開傳輸?shù)绕渌绞较虻谌教峁┗蛟试S第三方使用
    （8）改編內容、反向工程、逆編譯、逆匯編或其他分析
    （9）未經本公司事先許可，公開或展示
    （10）為了和本公司提供相同或近似的商品及服務而使用
    （11）大量取得數據等可能對本網站帶來負擔的行為
    5.著作權等
    數據所涉及的一切權利（包括但不限于專利權、著作權等知識產權。下同）均歸屬于本公司或向本公司提供數據的第三方（包括本公司相關廠商）所有。在遵守本規則的前提下，使用者被授予基于使用目的范圍內的非排他性且免費的使用許可。數據中包含的知識產權不因數據下載而發生轉移。未經本公司的事先許可，不得將數據使用（包括復制、修改、上傳、發表、傳送、公布、授權、銷售、出版、轉讓、出借、改編等）于使用目的外的用途。
    違反使用目的、本規則和法律等使用數據時，本公司除禁止使用者使用數據和本網站外，還可以采取法律措施。
    6.第三方規定
    使用第三方（包括相關廠商）擁有權利的數據或數據編輯、瀏覽軟件時，必須同意第三方規定的條款，否則可能無法使用數據或軟件。在此情況下，本公司對該第三方的數據以及軟件的瑕疵、侵權等不承擔任何責任。
    7.出口管理
    當使用者直接或間接向海外提供數據時，應自負責任遵守《對外貿易法》、《出口管制法》、《數據安全法》、《網絡安全法》以及其他所有適用的法律法規。
    8.本規則的修訂等
    （1）本公司可以自行修訂，變更和修正本規則（以下簡稱“修訂等”）。
    （2）本公司在對本規則進行修訂等時，會在修訂等的生效日前，通過集團公司網頁“重要通知”的頁面（網址：http://www.thinkpadoption.com.cn/keymessage/）和其他適當?shù)姆椒ü夹抻喌鹊膬?nèi)容和生效日等其他必要事項。
    （3）本規則的修訂等自公布中規定的生效日起適用。
    9. 條款無效或協議排除時的處理
    如果本規則的某條款根據成文法，命令，規則等適用法律法規之規定無效或協議排除時，該條款只在遵守適用法律法規的必要范圍內，被視為修改或刪除。本規則其他的條款繼續全面的有效。
    10.其他
    使用者違反本規則時，本公司可要求使用者賠償本公司全部損失（包括但不限于本公司對第三方的賠償、律師費、訴訟費、差旅費、公證費、檢測費等）。
    本規則根據中華人民共和國法律進行解釋。若發生與數據使用或本規則相關的任何爭議，應由本公司所在地法院管轄。

    修改日期：2025年9月21日

    下載CAD數據（裝置總成）

    下載CAD數據: 文件格式
    生成

    感謝下載。

    如果這些案例對您有用，
    請點擊Good IDEA按鈕。

    我們將作為數據加以利用，
    以便今后刊載更多實用型案例。

    有關CAD數據的注意事項

    1. 總裝數據為構想設計階段的組裝圖，用于對構造進行說明。因此，詳細的零件形狀并非考慮了各種設計條件的形狀。
      留用部分?jǐn)?shù)據時，請編輯為符合正在設計的條件的規格。
    2. 裝置總成CAD數據由幾個分總成構成。
      計劃采用可按分總成為單位進行留用、編輯的構成。

      3. ※用框圍起的部分為分總成單位

    3. 制作零件時留意將尺寸和形狀做成易編輯的草圖和記錄。
    4. 組件使用的其他公司外購品的CAD數據參照了產品目錄，由MISUMI主編并獨自制作完成。

    返回頁首

  • ※裝置總成CAD數據由幾個分總成構成。
       計劃采用可按分總成為單位進行留用、編輯的構成。

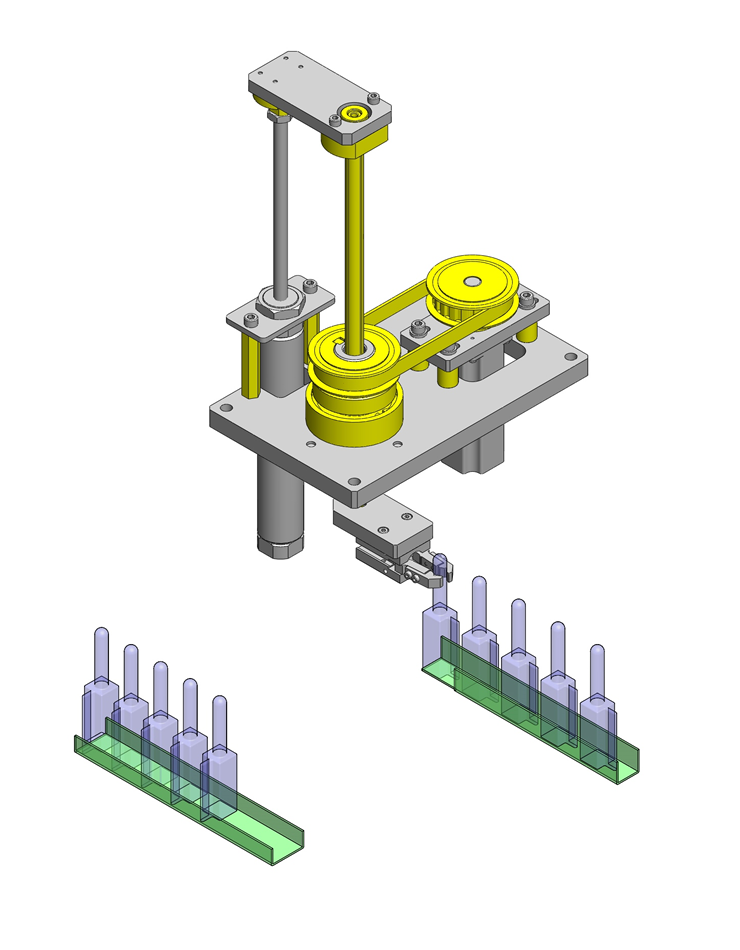

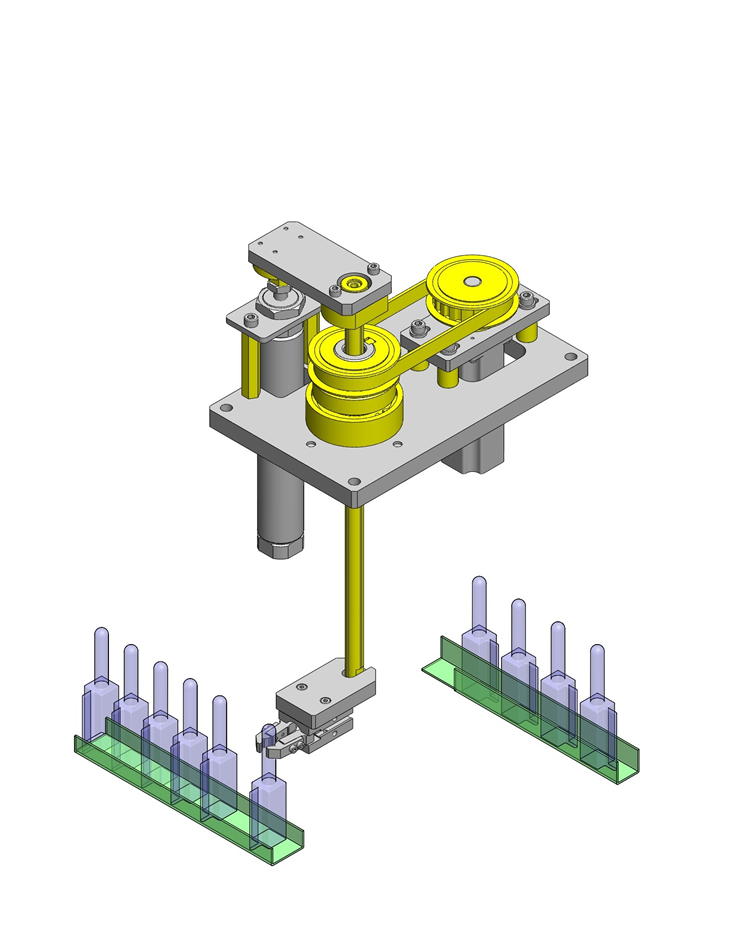

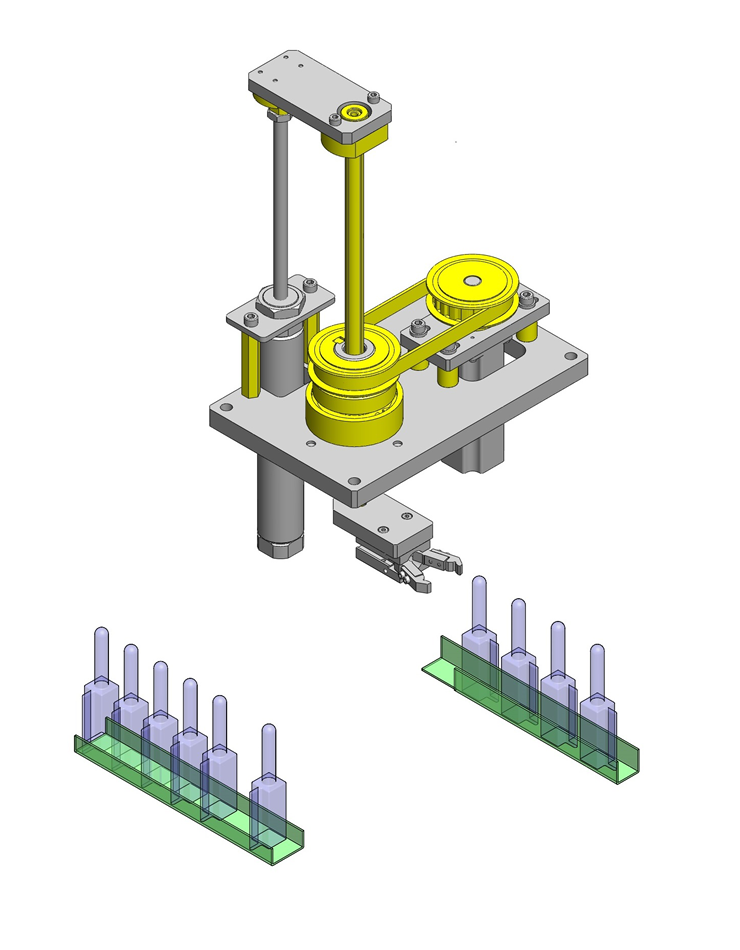

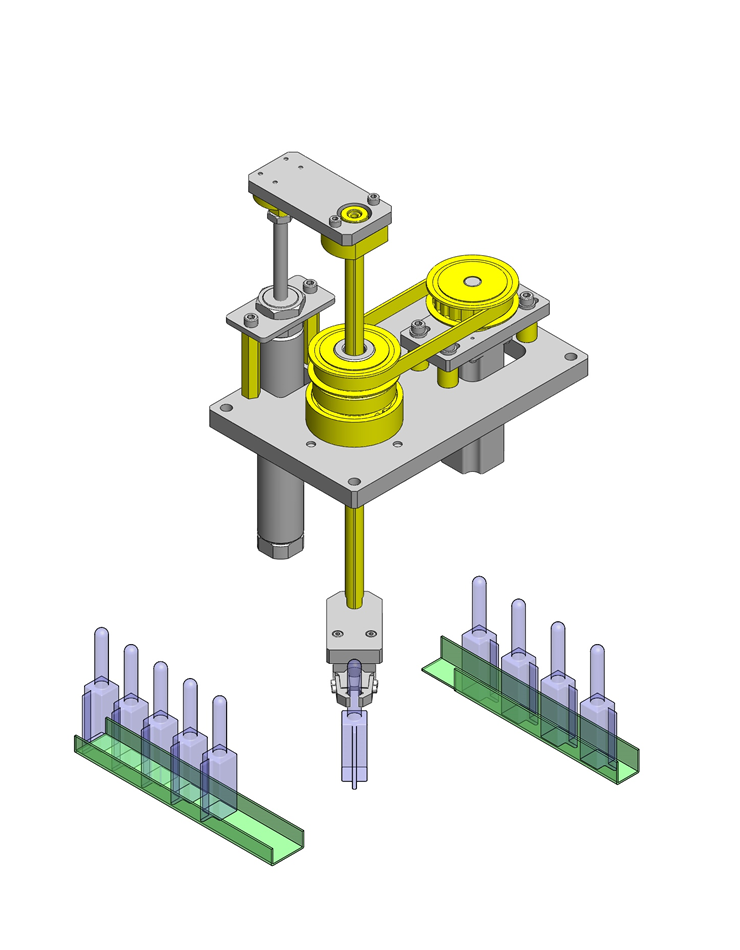

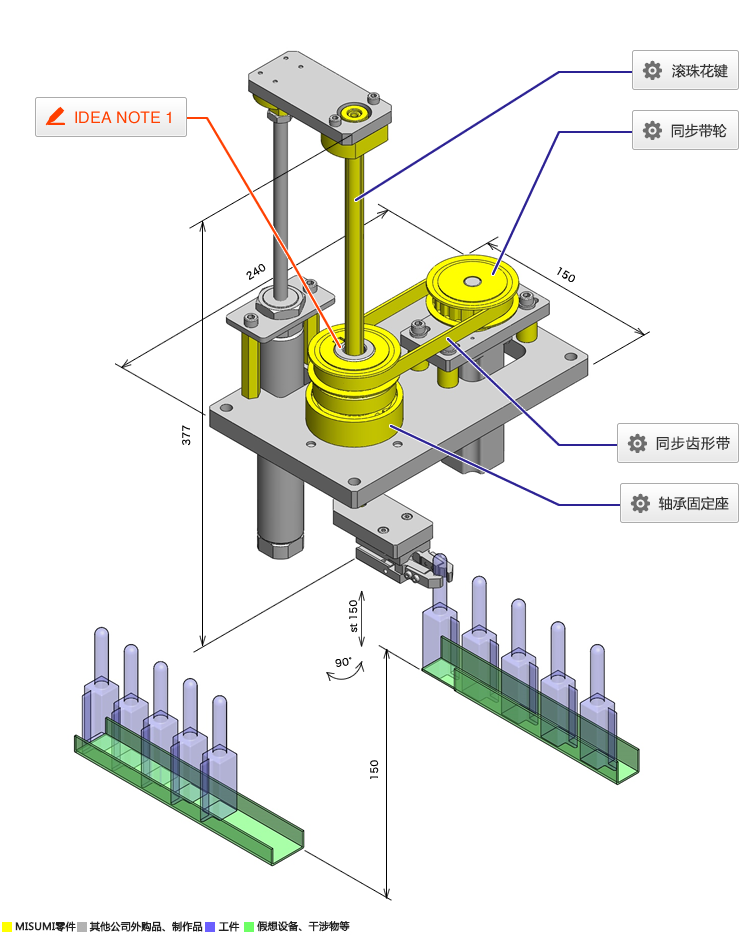

規格

目的?動作

  • 將從上一道工序接收的工作旋轉90度并使其降低，轉移到下一道工序。

環境·操作性

  • 在傳送線上轉換工件的方向，轉移到下一道工序。

對象工件

  • 樹脂制方銷
    • 銷徑：φ15；長度：100mm
    • 一處帶有突起。

特點

規格?尺寸

  • W150XD240XH377mm
  • 升降行程：150mm
  • 旋轉角度：90度

精度?負載

  • 旋轉位置精度：±1°

主要零件的選型依據

  • 可進行正確的直線運動，也可輕松進行旋轉運動，因此使用滾珠花鍵。

設計要點

主要零件的計算過程

  • 選擇滿足負載扭矩的馬達。
  • 馬達的選型
    • 計算負載扭矩
      使用條件：驅動同步齒形帶
    • 條件值：
      帶輪直徑　D=57.61 x 10?³ m
      外力F=5N
      工件的重量W=0kg
      滑動面摩擦系數μ=0.1
      重力加速度g=9.8m/s²
    • 根據負載扭矩T=1/2×D(F+μWg) N·m，
      T=1/2×57.61×10?³×(5+0.1×0×9.8)=144×10?³ N·m
      選擇滿足負載扭矩T=144×10?³N·m的類型
    • 根據所選馬達MAMA012P1A的扭矩特性，5000r/min以下的
      連續動作范圍為0.19N·m，
      馬達額定扭矩 ＞ 實際施加的扭矩時，無問題。

構造制作與設計要點

  • 通過導向軸并通過軸承支承滾珠花鍵，通過鍵進行定位后，可進行平滑的旋轉運動。
  • 根據需要，安裝上下移動、旋轉用傳感器。

相同設計主題的組件案例

頁碼 - / -

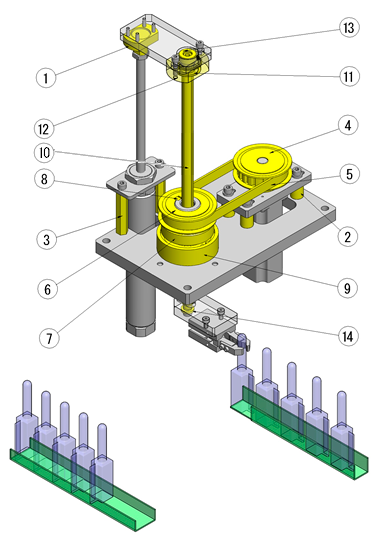

零件表

No. 零件名稱 示意圖 米思米型號
(點擊查看商品詳情) 		數量
1 浮動接頭 FJUC10 1
2 金屬軸環 FNCLB-V6-D15-L18.2 4
3 六角形支柱　兩端內螺紋型 LSFB12-57 2
4 同步帶輪 ATPA19L050-B-P13 1
5 同步齒形帶 TUN165L050 1
6 同步帶輪 ATPA19L050-A-N30 1
7 固定環 SCSLAW35-43 1
8 平鍵　帶拉拔螺孔 KESSM8-20 1
9 軸承固定座 BGRBB6007ZZ-50 1
10 滾珠花鍵 BSLM13-350-F6-E25-P10-Q10-M6-N6-SC0 1
11 軸承用調整環 CLBU10-17-5.0 1

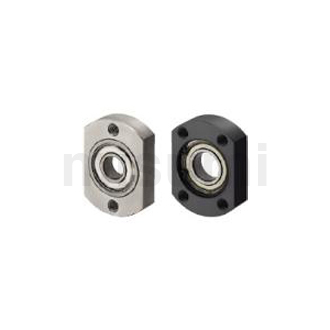

12 軸承固定座 微型法蘭 BGTAB6200ZZ 1
13 固定環 SCSBS10-16 1
14 自由墊圈 FWSSM-D15-V6.5-T3.1 1
  • 上述零件表僅介紹了MISUMI零件。
    在下載零件表（CSV）欄目中，也可以下載MISUMI零件以外的其他廠家產品、加工品列表。
  • CAD數據及簡易圖紙數據利用規則
    本規則規定了米思米（中國）精密機械貿易有限公司（以下簡稱"本公司"）經營的網站"米思米公司網站"（以下簡稱"本網站"）上發布的 CAD 數據和簡單圖面數據的下載使用條款。當使用者下載本網站上發布的CAD數據或簡單圖面數據時，即視為已同意本使用規則。

    1.數據的使用目的
    本公司在本網站中提供的各種數據，是為使用者之以下目的使用（以下簡稱“使用目的”）而提供。
    （1）CAD數據（指3D CAD數據、3D CAD中間數據以及2D CAD數據），其目的是為了方便使用者在使用CAD的布局設計中，易于對本公司或相關廠商產品（以下簡稱“產品”）的干涉、形狀等條件進行確認。
    （2）簡易圖紙數據（PDF）：方便確認產品規格
    2.數據的特性
    有關CAD數據以及簡易圖紙數據（以下合稱“數據”）中的公差、表面粗糙度、倒角等，可能會與實際產品的形狀有所不同。另外，為了減輕數據量并確保數據的穩定提供，部分產品的數據可能會省略了油槽形狀或螺紋、彈簧形狀等。請?jiān)谑孪壤斫獾幕A(chǔ)上使用。
    3.免責事項
    本公司在制作數據時雖然力求準確無誤，但因上述數據特性，本公司不對數據的正確性、完全性、安全性及對使用者的有用性等進行任何保證。此外，本公司變更、添加或刪除數據時，恕不另行通知。無論理由如何，因數據的使用、變更或刪除而發生的任何損失，本公司概不負責。
    本公司可在本公司網站上向使用者提供由多個部件組合而成的設計案例數據。但是本公司對設計案例數據的質量、準確性、性能、安全性、可靠性等方面不作任何保證，敬請?zhí)崆爸ぁ?br />本公司保留要求使用者暫停使用或銷毀任何已下載數據的權利，如本公司提出此類要求，使用者應立即按照要求，停止使用或銷毀該數據。
    4.禁止事項
    使用者不得對數據的全部或部分進行以下所列的任何操作。
    （1）向本公司所屬集團以及取得本公司授權方之外的第三方進行報價或者訂購。
    （2）允許第三方使用，或者將其用于自己的營銷活動，以接收來自第三方的詢價或采購
    （3）未經本公司同意，在自己的網站等上顯示與數據相關的本網站的鏈接。
    （4）超出使用目的范圍的使用
    （5）為了使用目的，但超出必要程度的復制
    （6）修改、改變、篡改、翻譯或者改編
    （7）通過銷售、轉讓、出租、再授權、以及公開傳輸?shù)绕渌绞较虻谌教峁┗蛟试S第三方使用
    （8）改編內容、反向工程、逆編譯、逆匯編或其他分析
    （9）未經本公司事先許可，公開或展示
    （10）為了和本公司提供相同或近似的商品及服務而使用
    （11）大量取得數據等可能對本網站帶來負擔的行為
    5.著作權等
    數據所涉及的一切權利（包括但不限于專利權、著作權等知識產權。下同）均歸屬于本公司或向本公司提供數據的第三方（包括本公司相關廠商）所有。在遵守本規則的前提下，使用者被授予基于使用目的范圍內的非排他性且免費的使用許可。數據中包含的知識產權不因數據下載而發生轉移。未經本公司的事先許可，不得將數據使用（包括復制、修改、上傳、發表、傳送、公布、授權、銷售、出版、轉讓、出借、改編等）于使用目的外的用途。
    違反使用目的、本規則和法律等使用數據時，本公司除禁止使用者使用數據和本網站外，還可以采取法律措施。
    6.第三方規定
    使用第三方（包括相關廠商）擁有權利的數據或數據編輯、瀏覽軟件時，必須同意第三方規定的條款，否則可能無法使用數據或軟件。在此情況下，本公司對該第三方的數據以及軟件的瑕疵、侵權等不承擔任何責任。
    7.出口管理
    當使用者直接或間接向海外提供數據時，應自負責任遵守《對外貿易法》、《出口管制法》、《數據安全法》、《網絡安全法》以及其他所有適用的法律法規。
    8.本規則的修訂等
    （1）本公司可以自行修訂，變更和修正本規則（以下簡稱“修訂等”）。
    （2）本公司在對本規則進行修訂等時，會在修訂等的生效日前，通過集團公司網頁“重要通知”的頁面（網址：http://www.thinkpadoption.com.cn/keymessage/）和其他適當?shù)姆椒ü夹抻喌鹊膬?nèi)容和生效日等其他必要事項。
    （3）本規則的修訂等自公布中規定的生效日起適用。
    9. 條款無效或協議排除時的處理
    如果本規則的某條款根據成文法，命令，規則等適用法律法規之規定無效或協議排除時，該條款只在遵守適用法律法規的必要范圍內，被視為修改或刪除。本規則其他的條款繼續全面的有效。
    10.其他
    使用者違反本規則時，本公司可要求使用者賠償本公司全部損失（包括但不限于本公司對第三方的賠償、律師費、訴訟費、差旅費、公證費、檢測費等）。
    本規則根據中華人民共和國法律進行解釋。若發生與數據使用或本規則相關的任何爭議，應由本公司所在地法院管轄。

    修改日期：2025年9月21日

    下載CAD數據（裝置總成）

    下載CAD數據: 文件格式
    生成

    感謝下載。

    如果這些案例對您有用，
    請點擊Good IDEA按鈕。

    我們將作為數據加以利用，
    以便今后刊載更多實用型案例。

    有關CAD數據的注意事項

    1. 總裝數據為構想設計階段的組裝圖，用于對構造進行說明。因此，詳細的零件形狀并非考慮了各種設計條件的形狀。
      留用部分?jǐn)?shù)據時，請編輯為符合正在設計的條件的規格。
    2. 裝置總成CAD數據由幾個分總成構成。
      計劃采用可按分總成為單位進行留用、編輯的構成。

      3. ※用框圍起的部分為分總成單位

    3. 制作零件時留意將尺寸和形狀做成易編輯的草圖和記錄。
    4. 組件使用的其他公司外購品的CAD數據參照了產品目錄，由MISUMI主編并獨自制作完成。

    返回頁首

返回頁首
