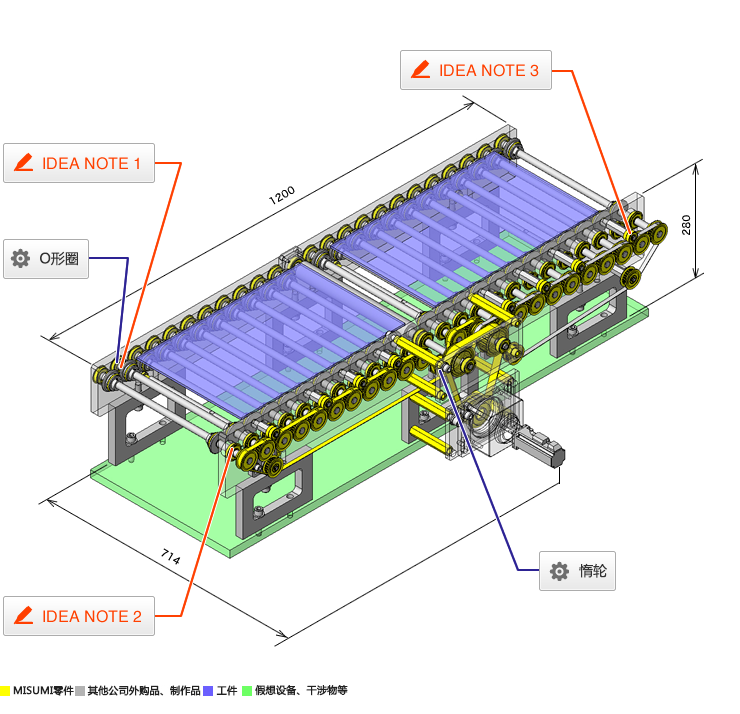

No.000266 玻璃電路板輸送機
2747

使用了O形圈的滾輪傳送

相關分類

inCAD Components可對應案例

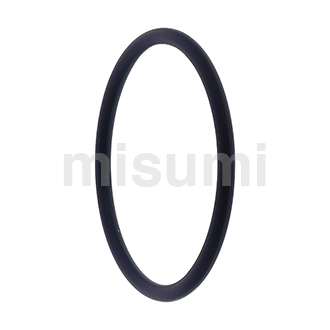

O形圈

商品名 O形圈　P系列
型號 NPA32
※下表內橙色部分為符合本實例中使用型號產品的規格

選型依據

為了在傳送時不損傷工件

返回頁首

可選規格

■O形圈P系列

材質 硬度
(JIS Hs) 		顏色 可使用
溫度范圍 		JIS符號 用途
丁腈橡膠 70±5 黑色 －30-100℃ 1種A 耐礦物油用
90±5 黑色 －25-100℃ 1種B
硅橡膠 50±5 乳白色 －50-200℃ ? 耐熱用
70±5 藏青色 －50-200℃ 4種C
氟橡膠 70±5 黑色 －15-200℃ 4種D
90±5 黑色 －15-200℃ ?
乙丙
橡膠 		70±5 黑色 －45-130℃ ? 耐候用

■規格選擇與各部分的尺寸(節選)

JIS
公稱編號 		圈
內徑 		圈
線徑 		配對側直徑
O形圈
內接 外接
P22 φ21.8 φ2.4 φ22 φ26
P22A φ21.7 φ3.5 φ22 φ28
P22.4 φ22.1 φ22.4 φ28.4
P24 φ23.7 φ24 φ30
P25 φ24.7 φ25 φ31
P25.5 φ25.2 φ25.5 φ31.5
P26 φ25.7 φ26 φ32
P28 φ27.7 φ28 φ34
P29 φ28.7 φ29 φ35
P29.5 φ29.2 φ29.5 φ35.5
P30 φ29.7 φ30 φ36
P31 φ30.7 φ31 φ37
P31.5 φ31.2 φ31.5 φ37.5
P32 φ31.7 φ32 φ38
P34 φ33.7 φ34 φ40
P35 φ34.7 φ35 φ41
P35.5 φ35.2 φ35.5 φ41.5
P36 φ35.7 φ36 φ42
P38 φ37.7 φ38 φ44
P39 φ38.7 φ39 φ45
P40 φ39.7 φ40 φ46
P41 φ40.7 φ41 φ47
P42 φ41.7 φ42 φ48
P44 φ43.7 φ44 φ50
P45 φ44.7 φ45 φ51
P46 φ45.7 φ46 φ52
P48 φ47.7 φ48 φ54
P50 φ49.7 φ50 φ56

*其他口徑請參閱產品頁

返回頁首

精度信息

圈線徑公差：

線徑 公差
φ1.9 ±0.08
φ2.4 ±0.09
φ3.5 ±0.10
φ5.7 ±0.13

分型面毛刺高度：　0.1以下

分型面毛刺寬度：　0.15以下

圈內徑公差：

JIS
公稱編號 		圈
內徑 		公差
丁腈 硅
乙丙橡膠 		氟
P22 φ21.8 ±0.24 ±0.36 ±0.28
P22A φ21.7
P22.4 φ22.1
P24 φ23.7
P25 φ24.7 ±0.25 ±0.37 ±0.30
P25.5 φ25.2
P26 φ25.7 ±0.26 ±0.39 ±0.31
P28 φ27.7 ±0.28 ±0.42 ±0.33
P29 φ28.7 ±0.29 ±0.43 ±0.34
P29.5 φ29.2
P30 φ29.7
P31 φ30.7 ±0.30 ±0.45 ±0.36
P31.5 φ31.2 ±0.31 ±0.46 ±0.37
P32 φ31.7
P34 φ33.7 ±0.33 ±0.49 ±0.39
P35 φ34.7 ±0.34 ±0.51 ±0.40
P35.5 φ35.2
P36 φ35.7
P38 φ37.7 ±0.37 ±0.55 ±0.44
P39 φ38.7
P40 φ39.7
P41 φ40.7 ±0.38 ±0.57 ±0.45
P42 φ41.7 ±0.39 ±0.58 ±0.48
P44 φ43.7 ±0.41 ±0.61 ±0.49
P45 φ44.7
P46 φ45.7 ±0.42 ±0.63 ±0.50
P48 φ47.7 ±0.44 ±0.66 ±0.52
P50 φ49.7 ±0.45 ±0.67 ±0.54

返回頁首

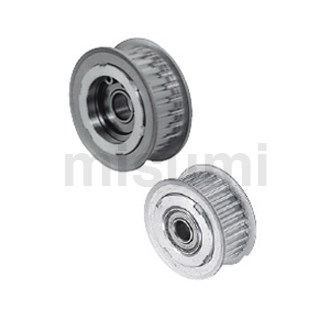

惰輪

商品名 惰輪樹脂型
型號 TPBSN38-15
特點 可用于同步齒形帶的張力調節。
※下表內橙色部分為符合本實例中使用型號產品的規格

選型依據

為了調整同步齒形帶的張力

返回頁首

可選規格

■惰輪（樹脂型）

主體材質 軸承材質
玻璃纖維強化尼龍
（工程塑料） 		鋼

■規格選擇

惰輪
公稱直徑 		總寬 內部寬度 外徑 使用
軸承No. 		適用
惰輪軸
帶法蘭 無法蘭 帶法蘭
φ38 18 18 15 φ42 6200ZZ WS010S
φ40 26 26 20 φ48 6201ZZ WS116S?WS122S
φ45 25 25 φ50 6202ZZ WS216S
φ46 φ52 6201ZZ WS112S?WS116S
φ50 31 31 25 φ62 WS116S?WS122S
φ60 36 ? 30 φ66
φ70 35 ? 28 φ80 6202ZZ WS216S?WS222S

返回頁首

IDEA NOTE 電路板接觸部分

滾輪的電路板接觸部分使用O形圈

IDEA NOTE 通過滾輪進行寬度導向

裝有O形圈的滾輪帶肩，通過肩對工件寬度進行導向

IDEA NOTE 惰輪

通過惰輪從上方壓緊皮帶，有助于皮帶與帶輪的嚙合

  • CAD數據及簡易圖紙數據利用規則
    本規則規定了米思米（中國）精密機械貿易有限公司（以下簡稱"本公司"）經營的網站"米思米公司網站"（以下簡稱"本網站"）上發布的 CAD 數據和簡單圖面數據的下載使用條款。當使用者下載本網站上發布的CAD數據或簡單圖面數據時，即視為已同意本使用規則。

    1.數據的使用目的
    本公司在本網站中提供的各種數據，是為使用者之以下目的使用（以下簡稱“使用目的”）而提供。
    （1）CAD數據（指3D CAD數據、3D CAD中間數據以及2D CAD數據），其目的是為了方便使用者在使用CAD的布局設計中，易于對本公司或相關廠商產品（以下簡稱“產品”）的干涉、形狀等條件進行確認。
    （2）簡易圖紙數據（PDF）：方便確認產品規格
    2.數據的特性
    有關CAD數據以及簡易圖紙數據（以下合稱“數據”）中的公差、表面粗糙度、倒角等，可能會與實際產品的形狀有所不同。另外，為了減輕數據量并確保數據的穩定提供，部分產品的數據可能會省略了油槽形狀或螺紋、彈簧形狀等。請在事先理解的基礎上使用。
    3.免責事項
    本公司在制作數據時雖然力求準確無誤，但因上述數據特性，本公司不對數據的正確性、完全性、安全性及對使用者的有用性等進行任何保證。此外，本公司變更、添加或刪除數據時，恕不另行通知。無論理由如何，因數據的使用、變更或刪除而發生的任何損失，本公司概不負責。
    本公司可在本公司網站上向使用者提供由多個部件組合而成的設計案例數據。但是本公司對設計案例數據的質量、準確性、性能、安全性、可靠性等方面不作任何保證，敬請?zhí)崆爸ぁ?br />本公司保留要求使用者暫停使用或銷毀任何已下載數據的權利，如本公司提出此類要求，使用者應立即按照要求，停止使用或銷毀該數據。
    4.禁止事項
    使用者不得對數據的全部或部分進行以下所列的任何操作。
    （1）向本公司所屬集團以及取得本公司授權方之外的第三方進行報價或者訂購。
    （2）允許第三方使用，或者將其用于自己的營銷活動，以接收來自第三方的詢價或采購
    （3）未經本公司同意，在自己的網站等上顯示與數據相關的本網站的鏈接。
    （4）超出使用目的范圍的使用
    （5）為了使用目的，但超出必要程度的復制
    （6）修改、改變、篡改、翻譯或者改編
    （7）通過銷售、轉讓、出租、再授權、以及公開傳輸?shù)绕渌绞较虻谌教峁┗蛟试S第三方使用
    （8）改編內容、反向工程、逆編譯、逆匯編或其他分析
    （9）未經本公司事先許可，公開或展示
    （10）為了和本公司提供相同或近似的商品及服務而使用
    （11）大量取得數據等可能對本網站帶來負擔的行為
    5.著作權等
    數據所涉及的一切權利（包括但不限于專利權、著作權等知識產權。下同）均歸屬于本公司或向本公司提供數據的第三方（包括本公司相關廠商）所有。在遵守本規則的前提下，使用者被授予基于使用目的范圍內的非排他性且免費的使用許可。數據中包含的知識產權不因數據下載而發生轉移。未經本公司的事先許可，不得將數據使用（包括復制、修改、上傳、發表、傳送、公布、授權、銷售、出版、轉讓、出借、改編等）于使用目的外的用途。
    違反使用目的、本規則和法律等使用數據時，本公司除禁止使用者使用數據和本網站外，還可以采取法律措施。
    6.第三方規定
    使用第三方（包括相關廠商）擁有權利的數據或數據編輯、瀏覽軟件時，必須同意第三方規定的條款，否則可能無法使用數據或軟件。在此情況下，本公司對該第三方的數據以及軟件的瑕疵、侵權等不承擔任何責任。
    7.出口管理
    當使用者直接或間接向海外提供數據時，應自負責任遵守《對外貿易法》、《出口管制法》、《數據安全法》、《網絡安全法》以及其他所有適用的法律法規。
    8.本規則的修訂等
    （1）本公司可以自行修訂，變更和修正本規則（以下簡稱“修訂等”）。
    （2）本公司在對本規則進行修訂等時，會在修訂等的生效日前，通過集團公司網頁“重要通知”的頁面（網址：http://www.thinkpadoption.com.cn/keymessage/）和其他適當?shù)姆椒ü夹抻喌鹊膬?nèi)容和生效日等其他必要事項。
    （3）本規則的修訂等自公布中規定的生效日起適用。
    9. 條款無效或協議排除時的處理
    如果本規則的某條款根據成文法，命令，規則等適用法律法規之規定無效或協議排除時，該條款只在遵守適用法律法規的必要范圍內，被視為修改或刪除。本規則其他的條款繼續全面的有效。
    10.其他
    使用者違反本規則時，本公司可要求使用者賠償本公司全部損失（包括但不限于本公司對第三方的賠償、律師費、訴訟費、差旅費、公證費、檢測費等）。
    本規則根據中華人民共和國法律進行解釋。若發生與數據使用或本規則相關的任何爭議，應由本公司所在地法院管轄。

    修改日期：2025年9月21日

    下載CAD數據（裝置總成）

    下載CAD數據: 文件格式
    生成

    感謝下載。

    如果這些案例對您有用，
    請點擊Good IDEA按鈕。

    我們將作為數據加以利用，
    以便今后刊載更多實用型案例。

    有關CAD數據的注意事項

    1. 總裝數據為構想設計階段的組裝圖，用于對構造進行說明。因此，詳細的零件形狀并非考慮了各種設計條件的形狀。
      留用部分數據時，請編輯為符合正在設計的條件的規格。
    2. 裝置總成CAD數據由幾個分總成構成。
      計劃采用可按分總成為單位進行留用、編輯的構成。

      3. ※用框圍起的部分為分總成單位

    3. 制作零件時留意將尺寸和形狀做成易編輯的草圖和記錄。
    4. 組件使用的其他公司外購品的CAD數據參照了產品目錄，由MISUMI主編并獨自制作完成。

    返回頁首

  • ※裝置總成CAD數據由幾個分總成構成。
       計劃采用可按分總成為單位進行留用、編輯的構成。

規格

目的?動作

  • 目的：傳送玻璃電路板。
    動作：通過接觸部分帶O形圈的滾輪傳送玻璃電路板。

對象工件

  • 形狀：玻璃電路板。
  • 規格：T0.5×W300×D500mm

特點

規格?尺寸

  • 外觀尺寸：W1200×D714×H280mm
  • 傳送速度：100mm/s

精度?負載

  • 負載：工件+皮帶=50N
  • 寬度方向位置精度：±1mm

主要零件的選型依據

  • 選擇可以70mm/s以上的速度傳送50N負載的馬達。

設計要點

主要零件的計算過程

  • 根據工件負載扭矩驗證馬達和減速機的扭矩
    • 條件值：帶輪直徑 D=0.039m、摩擦系數 μ=0.3、效率 η=0.9、齒輪頭的效率 ηG=0.5、齒輪比 G=81、馬達扭矩 TM=0.32N•m、馬達額定轉速 N=3000rpm、負載 M=50N
    • 負載扭矩：T=F×D/2×η=μ×M×D/2×η=0.3×50×0.039/2×0.9=0.33N·m
    • 馬達和減速機的額定扭矩:TG=TM×G×ηG=0.32×81×0.5=13N·m
      ＞0.33N·m=T
      ⇒無問題
    • 傳送速度：V=N×D×π/G×60=3000×39×π/81×60=75.6mm/s

構造制作與設計要點

  • 1個馬達驅動2個輸送機。
  • 設置粘附型橡膠滾輪，用于除塵。

技術計算

相同設計主題的組件案例

頁碼 - / -

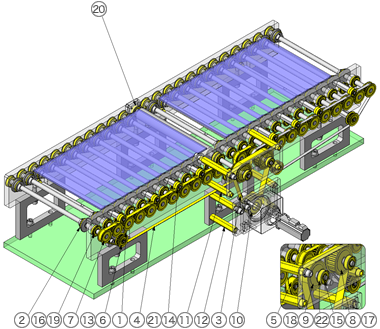

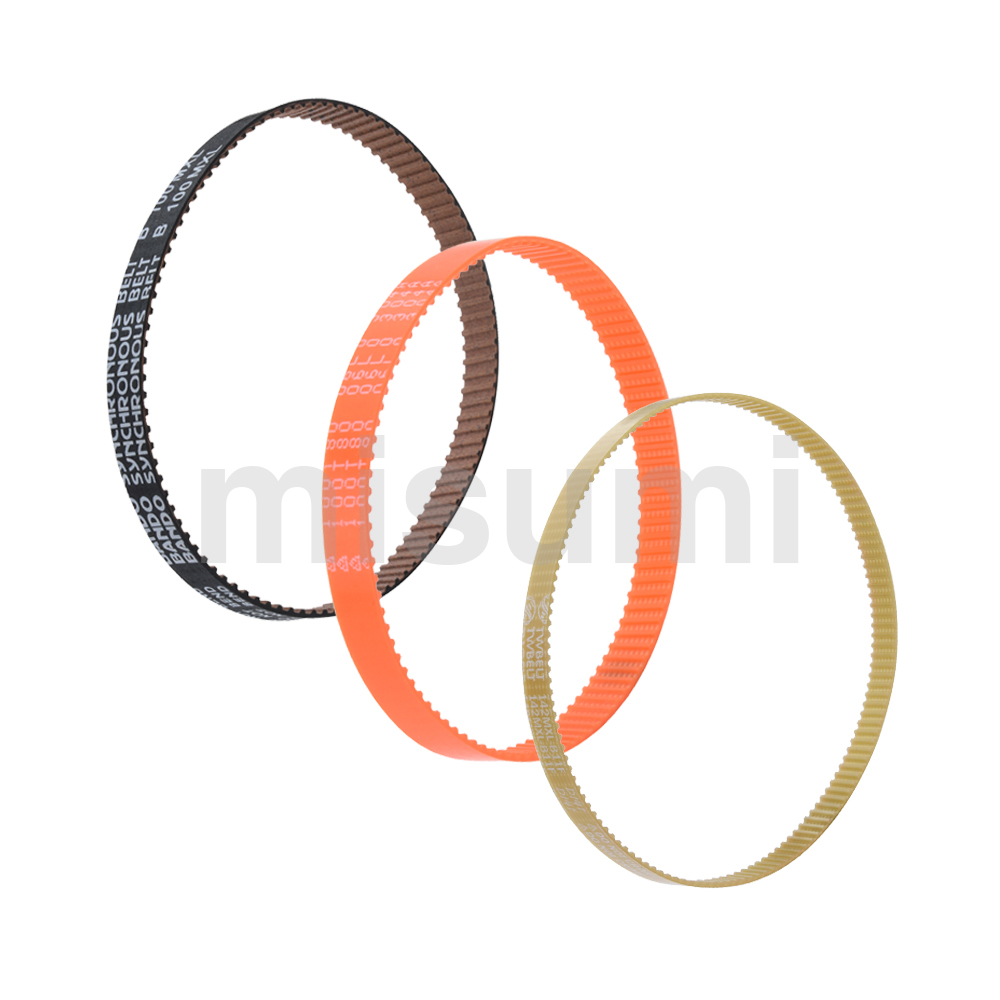

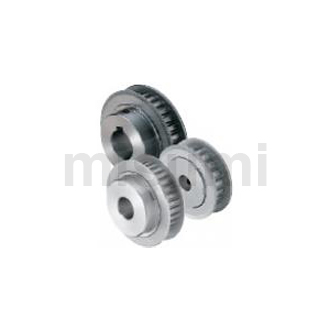

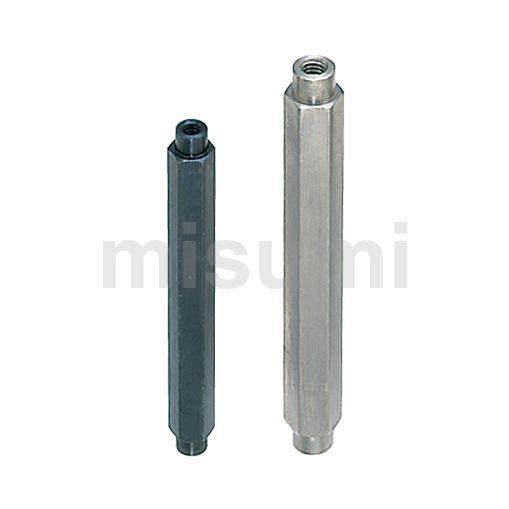

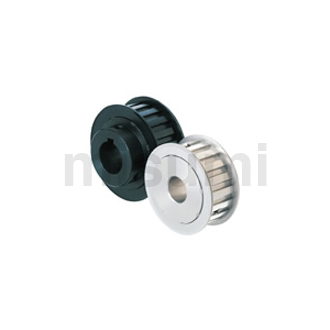

零件表
