No.000751 使用中空馬達的簡易旋轉升降
865
865
使用中空軸避免配管

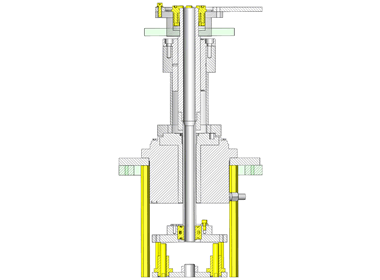

IDEA NOTE 采用將配管插入轉軸中心并伸出至機構下方的結構
由中空軸滾珠導向軸／中空驅動器／管（上下動作的連接類零件）構成配管管路
-
CAD數據及簡易圖紙數據利用規則- 本規則規定了米思米（中國）精密機械貿易有限公司（以下簡稱"本公司"）經營的網站"米思米公司網站"（以下簡稱"本網站"）上發布的 CAD 數據和簡單圖面數據的下載使用條款。當使用者下載本網站上發布的CAD數據或簡單圖面數據時，即視為已同意本使用規則。
- 1.數據的使用目的
-
本公司在本網站中提供的各種數據，是為使用者之以下目的使用（以下簡稱“使用目的”）而提供。
（1）CAD數據（指3D CAD數據、3D CAD中間數據以及2D CAD數據），其目的是為了方便使用者在使用CAD的布局設計中，易于對本公司或相關廠商產品（以下簡稱“產品”）的干涉、形狀等條件進行確認。
（2）簡易圖紙數據（PDF）：方便確認產品規格 - 2.數據的特性
- 有關CAD數據以及簡易圖紙數據（以下合稱“數據”）中的公差、表面粗糙度、倒角等，可能會與實際產品的形狀有所不同。另外，為了減輕數據量并確保數據的穩定提供，部分產品的數據可能會省略了油槽形狀或螺紋、彈簧形狀等。請在事先理解的基礎上使用。
- 3.免責事項
- 本公司在制作數據時雖然力求準確無誤，但因上述數據特性，本公司不對數據的正確性、完全性、安全性及對使用者的有用性等進行任何保證。此外，本公司變更、添加或刪除數據時，恕不另行通知。無論理由如何，因數據的使用、變更或刪除而發生的任何損失，本公司概不負責。
本公司可在本公司網站上向使用者提供由多個部件組合而成的設計案例數據。但是本公司對設計案例數據的質量、準確性、性能、安全性、可靠性等方面不作任何保證，敬請?zhí)崆爸ぁ?br />本公司保留要求使用者暫停使用或銷毀任何已下載數據的權利，如本公司提出此類要求，使用者應立即按照要求，停止使用或銷毀該數據。 - 4.禁止事項
-
使用者不得對數據的全部或部分進行以下所列的任何操作。
（1）向本公司所屬集團以及取得本公司授權方之外的第三方進行報價或者訂購。
（2）允許第三方使用，或者將其用于自己的營銷活動，以接收來自第三方的詢價或采購
（3）未經本公司同意，在自己的網站等上顯示與數據相關的本網站的鏈接。
（4）超出使用目的范圍的使用
（5）為了使用目的，但超出必要程度的復制
（6）修改、改變、篡改、翻譯或者改編
（7）通過銷售、轉讓、出租、再授權、以及公開傳輸?shù)绕渌绞较虻谌教峁┗蛟试S第三方使用
（8）改編內容、反向工程、逆編譯、逆匯編或其他分析
（9）未經本公司事先許可，公開或展示
（10）為了和本公司提供相同或近似的商品及服務而使用
（11）大量取得數據等可能對本網站帶來負擔的行為 - 5.著作權等
-
數據所涉及的一切權利（包括但不限于專利權、著作權等知識產權。下同）均歸屬于本公司或向本公司提供數據的第三方（包括本公司相關廠商）所有。在遵守本規則的前提下，使用者被授予基于使用目的范圍內的非排他性且免費的使用許可。數據中包含的知識產權不因數據下載而發生轉移。未經本公司的事先許可，不得將數據使用（包括復制、修改、上傳、發表、傳送、公布、授權、銷售、出版、轉讓、出借、改編等）于使用目的外的用途。
違反使用目的、本規則和法律等使用數據時，本公司除禁止使用者使用數據和本網站外，還可以采取法律措施。 - 6.第三方規定
- 使用第三方（包括相關廠商）擁有權利的數據或數據編輯、瀏覽軟件時，必須同意第三方規定的條款，否則可能無法使用數據或軟件。在此情況下，本公司對該第三方的數據以及軟件的瑕疵、侵權等不承擔任何責任。
- 7.出口管理
- 當使用者直接或間接向海外提供數據時，應自負責任遵守《對外貿易法》、《出口管制法》、《數據安全法》、《網絡安全法》以及其他所有適用的法律法規。
- 8.本規則的修訂等
-
（1）本公司可以自行修訂，變更和修正本規則（以下簡稱“修訂等”）。
（2）本公司在對本規則進行修訂等時，會在修訂等的生效日前，通過集團公司網頁“重要通知”的頁面（網址：http://www.thinkpadoption.com.cn/keymessage/）和其他適當?shù)姆椒ü夹抻喌鹊膬?nèi)容和生效日等其他必要事項。
（3）本規則的修訂等自公布中規定的生效日起適用。 - 9. 條款無效或協議排除時的處理
- 如果本規則的某條款根據成文法，命令，規則等適用法律法規之規定無效或協議排除時，該條款只在遵守適用法律法規的必要范圍內，被視為修改或刪除。本規則其他的條款繼續全面的有效。
- 10.其他
-
使用者違反本規則時，本公司可要求使用者賠償本公司全部損失（包括但不限于本公司對第三方的賠償、律師費、訴訟費、差旅費、公證費、檢測費等）。
本規則根據中華人民共和國法律進行解釋。若發生與數據使用或本規則相關的任何爭議，應由本公司所在地法院管轄。 - 修改日期：2025年9月21日
下載CAD數據（裝置總成）
下載CAD數據: 文件格式
有關CAD數據的注意事項
-
總裝數據為構想設計階段的組裝圖，用于對構造進行說明。因此，詳細的零件形狀并非考慮了各種設計條件的形狀。
留用部分?jǐn)?shù)據時，請編輯為符合正在設計的條件的規格。 -

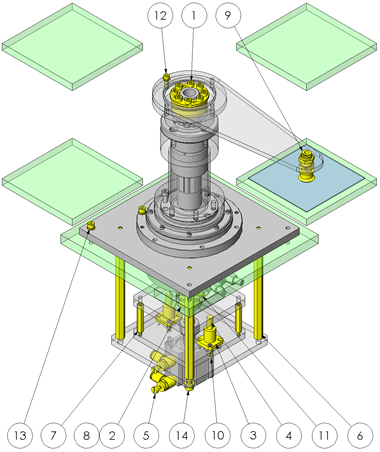

裝置總成CAD數據由幾個分總成構成。
計劃采用可按分總成為單位進行留用、編輯的構成。 - 制作零件時留意將尺寸和形狀做成易編輯的草圖和記錄。
- 組件使用的其他公司外購品的CAD數據參照了產品目錄，由MISUMI主編并獨自制作完成。

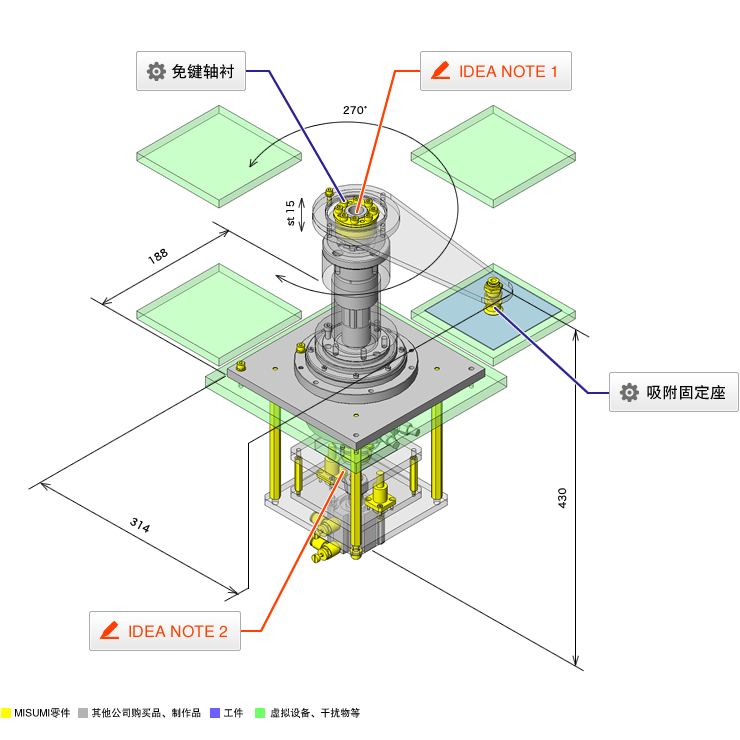

※用框圍起的部分為分總成單位
-
- ※裝置總成CAD數據由幾個分總成構成。
計劃采用可按分總成為單位進行留用、編輯的構成。
規格
用途
- 吸附并抬起工件，使用旋轉動作傳送至下一工序的機構
動作、操作性
- 下降至供給位置后吸附傳送來的工件
- 上升并抬起工件
- 使用旋轉動作移動至指定位置（判斷是否為合格品等）
- 下降至指定位置后放置工件
- 松開吸附，僅懸臂上升并退回至供給位置
對象工件
- 形狀種類：圓板
- 外形尺寸：Φ100×t1[mm]
- 材質：樹脂
- 重量：約50[g]
特長
動作規格
- 外觀尺寸：W188×D188×H434[mm]
- 行程:
- 升降行程：15[mm]
- 旋轉行程：270[°]
- 速度：
- 升降速度：15[mm/s]
- 旋轉速度：15[ｒ/min]
- 負載：
- 升降部負載：20[N]
- 假定旋轉負載：5[N?m]
主要零件選型理由
- 零件：
- 中空AC伺服驅動器
- 中空軸滾珠導向軸
- 理由：
- 需將吸附用真空管插入中空軸中心進行配管
- 機構周圍沒有空間，無法將馬達設置成相對于轉軸的偏置狀態
設計要點
構造改善和設計要點
- 采用吸附用配管插入轉軸中心的結構
- 使機構的結構零件停止在旋轉中心
- 設計成可輕松調整懸臂角度的狀態
- 檢索代碼：#UL751
