產品特點

■精度優勢

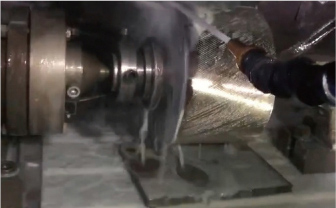

• 絲杠模具采用數控磨床加工

  確保軋制絲桿螺紋精度,且螺紋光滑無毛刺



• 成品跳動全檢

  確保產品一致性,安心使用

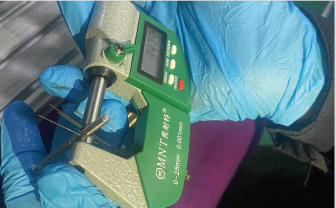

• 螺紋精度全檢

  確保絲杠與螺帽順暢配合



■30度梯形絲杠的基準螺紋牙形狀

H=1.866P   H₁=0.5P   d₂=d-0.5P   d₁=d-P   D=d   D₂=d₂   D₁=d₁

外螺紋
d: 外徑   d₁: 螺紋底徑   d₂: 有效直徑

內螺紋
D: 螺紋底徑   D₁: 內徑   D₂: 有效直徑   P: 螺距   H₁: 旋合部分高度
※D尺寸16的螺距3、D尺寸25的螺距5、D尺寸40的螺距6均遵照Tr標準

■梯形絲杠規格精度

項目	內容
螺紋精度	7e級
螺帽精度	7H級
單一螺距誤差	±0.02
累積螺距誤差	±0.15/300mm
全長跳動公差	參閱下頁表格

產品規格

■梯形絲杠類型

類型	直桿型	支座型	兩端臺階型	一端臺階一端兩臺階型
形狀

■梯形絲杠螺母類型

標準型			緊湊型		塊型
圓法蘭型	切割法蘭雙孔型	切割法蘭四孔型	圓法蘭型	切割法蘭雙孔型	滑塊加寬型

■梯形絲杠追加工選項

平面加工

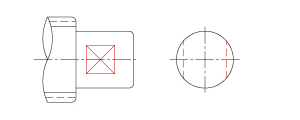

兩平面

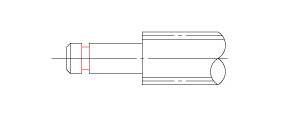

扣環溝槽

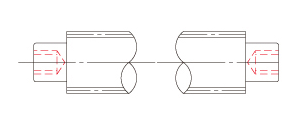

粗牙螺紋孔

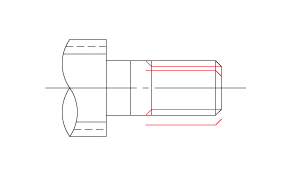

軸承鎖緊 螺帽用 外螺紋

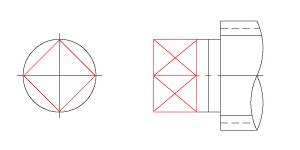

四平面加工

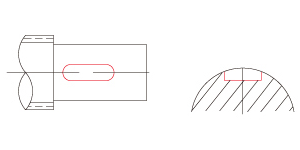

鍵槽

產品推薦

•

  30度梯形絲杠
  直桿型



  公稱直徑D: 12mm
  長度L: 400mm
  材質: 鋼

  價格: 45.45元/個 (1個起售)



•

  30度梯形絲杠
  兩端臺階型



  公稱直徑D: 10mm
  長度L: 300mm
  材質: 鋼

  價格: 84.09元/個 (1個起售)



•

  30度梯形絲杠
  一端臺階/一端兩臺階型



  公稱直徑D: 12mm
  長度L: 500mm
  材質: 鋼

  價格: 113.64元/個 (1個起售)



•

  30度 梯形絲杠
  絲杠支座組件用型



  公稱直徑D: 12mm
  長度L: 300mm
  材質: 鋼

  價格: 90.91元/個 (1個起售)



•

  30度梯形絲杠螺帽
  方形加寬型



  公稱直徑d: 12mm

  價格: 114.49元/個 (1個起售)



•

  30度梯形絲杠螺帽
  緊湊圓法蘭型



  公稱直徑d: 16mm
  螺帽形狀: 圓法蘭盤型

  價格: 65.31元/個 (1個起售)



•

  30度梯形絲杠螺帽
  緊湊兩面切割法蘭型



  公稱直徑d: 14mm
  螺帽形狀:兩面切割法蘭型

  價格: 82.65元/個 (1個起售)



•

  30度梯形絲杠螺帽
  標準圓法蘭型



  公稱直徑d: 10mm
  螺帽形狀: 圓法蘭盤型

  價格: 49.29元/個 (1個起售)



•

  30度梯形絲杠螺帽
  標準兩面切割法蘭雙孔型



  公稱直徑d: 14mm
  螺帽形狀: 兩面切割法蘭型
  安裝孔數: 2

  價格: 87.55元/個 (1個起售)



•

  30度梯形絲杠螺帽
  標準兩面切割法蘭四孔型



  公稱直徑d: 12mm
  螺帽形狀: 兩面切割法蘭型
  安裝孔數: 4

  價格: 76.53元/個 (1個起售)



※以上頁面價格為不含稅參考價，具體請以最終訂購價格為準。
